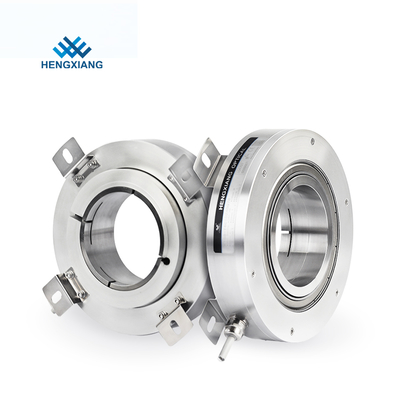

Pièces détachées d'ascenseur à encodeur électronique à arbre creux 80000 ppr arbre jusqu'à 82 mm K158
1Caractéristique: Grand puits, résistant et durable, différents modes de sortie disponibles.
2. Application:Contrôle automatique commeCNCune machine,moteur, équipement de ligne industrielle.
3- Dimensions extérieures: diaphragme extérieur158 mm, épaisseur 43 mm, arbre maximum 82 mm.
4. Résolution: jusqu'à80000 ppr
5Voltage d'alimentation: DC5V; DC8-30V
6Grade de protection:Pour la protection contre la corrosion
|
Les postes
|
Paramètres de base
|
|
Marque
|
HENGXIANG est une ville
|
|
Type de codeur
|
Codificateur supplémentaire
|
|
Diamètre extérieur
|
158 mm
|
|
Épaisseur
|
43 mm
|
|
Dimension de l'installation
|
R85mm ((plaque de ressort 158T170)
|
|
Type d'arbre creux
|
à travers le trou (anneau de fixation à l'avant)
|
|
Diamètre de l'arbre creux
|
70 mm, 75 mm, 78 mm, 80 mm, 82 mm
|
|
Résolution
|
1024;2048;20000;40000;80000
|
|
Phase de sortie
|
Phase A+,B+,Z+,A,B,Z-
|
|
Voltage d'alimentation
|
DC5V ; DC8-30V
|
|
Type de sortie
|
Le câble de côté
|
|
Mode de sortie
|
Sortie de traction-poussée
|
|
Le moteur de ligne (26LS31) TTL
|
|
Le système de commande de ligne (DC8-30V) HTL
|
|
Courant de consommation
|
100 mA au maximum
|
|
Fréquence de réponse maximale
|
300 KHz
|
|
Résistance à l'isolation
|
10MΩ
|
|
Le GND
|
Pas de connexion au codeur
|
|
couple de démarrage
|
moins de 400 x 10-3 N.m.
|
|
Le moment intermédiaire
|
moins de 350 x 10-6 kg.m2
|
|
Charge de l'arbre
|
Pour les véhicules à moteur à commande autonome, la valeur de la valeur de l'indicateur de freinage doit être égale ou supérieure à:
|
|
VRA maximale
|
Pour les véhicules à moteur:
|
|
Température ambiante
|
Le système d'exploitation: -20 ′′+80°; le stockage: -25 ′′+85°
|
|
Humidité environnementale
|
Fonctionnement et stockage: 35 à 85% RH ((non condensé)
|
|
Vibration (résistance)
|
Amplitude 1,52 mm,5-55 Hz,2 heures pour trois axes individuellement
|
|
Une chaussette!
|
1960 m/s2 (200 g), 11 ms trois fois pour les directions X, Y, Z individuellement
|
|
Matériau de l'arbre
|
d'acier inoxydable
|
|
Matériau de la coquille
|
alliage d'aluminium
|
|
Longueur du câble
|
1000 mm ((cable avec blindage)
|
|
Grade de protection
|
Pour la protection contre la corrosion
|
|
Longueur du câble
|
1M (la longueur du câble pourrait être ajoutée de manière appropriée par
|
|
|
nécessitent, mais doivent être payées individuellement)
|
|
Certification
|
Pour la CE
|
|
le paquet
|
Boîte de carton
|
|
Poids net
|
Environ 1800 g (avec l'emballage)
|
|
Poids net
|
Environ 1700 g (avec l'emballage)
|
|
|
|
|
|
Longueur du câble
|
1M (la longueur du câble pourrait être ajoutée de manière appropriée par
|
|
|
nécessitent, mais doivent être payées individuellement)
|
|
Certification
|
Pour la CE
|
|
le paquet
|
Boîte de carton
|
|
Poids net
|
Environ 670 g (avec l'emballage)
|
Guide de sélection du modèle
Numéro de modèle du codeur K158 à titre de référence
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Le nombre total d'équipements utilisés est déterminé en fonction de l'équipement utilisé.
Le montant de l'aide est calculé en fonction des coûts de production.
Le montant de la garantie est calculé à partir de la valeur de la garantie.
Le montant de l'aide est calculé en fonction de l'expérience acquise.
Les données relatives à l'émission de CO2 doivent être fournies à l'autorité compétente.
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
Le montant de la garantie est calculé à partir de la valeur de la garantie.
Le montant de la garantie est calculé en fonction de la valeur de la garantie.
Le montant de la garantie est calculé à partir de la valeur de la garantie.
Dimensions de fabrication
ShanghaiHengxiangOptical Electronics Co.,Ltd, située à Shanghai, une ville internationale de Chine, créée en 2001, est une société professionnelle de fabrication de haute technologie,Elle fournit des services de recherche et de fabrication.Nous avons maintenant terminé le processus de fabrication de l'encodeur.Les encodeurs rotatifs ont maintenant 10 séries et plus de 100 typesNos encodeurs rotatifs sont largement utilisés dans le domaine de l'automatisation, tels que les équipements de bureau, les équipements de conservation de l'eau, les équipements électriques, les machines textiles,Machines et appareils de menuiserie- machines à injection, équipements de vulcanisation, appareils médicaux, machines CNC, machines métallurgiques, machines d'impression, machines d'essai, ascenseurs, servomoteurs, machines d'emballage, etc. , et a gagné la confiance et la haute réputation des clients. "HengXiang" codeur de marque, a ISO9001: 2000 Certificat de système de gestion de la qualité et la certification CE, en outre,Nous avons cinq brevets d'invention et cinq brevets de modèles utilitaires.Notre objectif: Répondre aux exigences des clients, créer de la valeur sociale, servir les clients avec attention et réaliser des résultats gagnant-gagnant.Bienvenue à tous les clients pour visiter notre entreprise., pour examiner et personnaliser les produits de la marque " HengXiang ".
Q: Comment commander votre codeur?
R: Contactez-nous ou envoyez-nous un courriel, nous vous répondrons dès que possible.
Q: Êtes-vous une usine ou une société commerciale?
A: nous sommes 100% usine avec notre marque.
Q: Quelle est votre marque?
R: HENGXIANG
Q: Pouvez-vous expédier le produit à notre pays?
R: Oui, veuillez indiquer votre destination et votre code postal, nous vérifierons le coût du fret pour vous immédiatement.
Q: Comment obtenir le dernier prix?
R: Contactez-nous et dites-moi la sélection du modèle de codeur.
Q: Comment choisir le bon modèle d'encodeur?
R: Le bon modèle d'encodeur est basé sur différentes applications et paramètres, vous pouvez nous contacter pour un support technique si vous avez des questions.
Q: Offrez-vous un soutien technique?
R: Oui, nous avons un technicien professionnel qui peut résoudre tous vos doutes.
Q: Votre usine peut-elle offrir un échantillon?
R: Oui, l'échantillon peut être fourni.
Q: Comment payer pour un échantillon?
A: Actuellement, notre usine accepte T/T, carte de crédit, Paypal, Western Union ou en espèces.
Q: Avez-vous des vidéos de vos produits?
R: Oui, vous pouvez visiter notre page YOUTUBE pour les vidéos de codage.
Q: Quelle est la garantie de votre produit encodeur?
R: Garantie de qualité d'un an et support technique à vie.
Q: Où puis-je télécharger le catalogue ou la fiche de données du codeur?
R: Vous pouvez visiter notre site officiel ou nous envoyer un e-mail directement pour les derniers fichiers.
Q: Quels paramètres sont requis avant de commander un codeur?
R: Avant de commencer à commander, vous devriez vous renseigner sur certains paramètres de base, tels que les dimensions d'installation, les résolutions, le signal du circuit, la tension de l'alimentation, etc.
