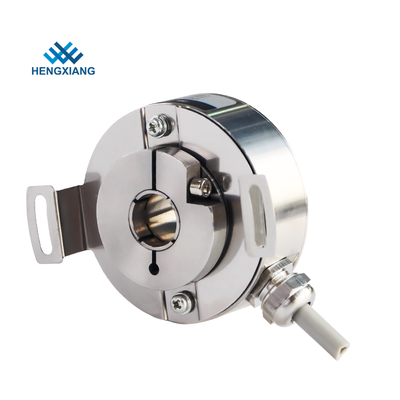

Encodeur rotatif en acier inoxydable, haute protection IP67, haute résolution, signal UVW
1. Caractéristique : Entièrement fabriqué en acier inoxydable, fonctionne correctement à des températures extrêmement basses, étanche à la poussière et à l'eau grâce à un niveau de protection élevé IP67, extra-fin et facile à installer
2. Application : Industrie textile, moteur, machines d'emballage, chaîne de production, etc., pour le contrôle de l'automatisation.
3. Paramètres importants :
Diamètre extérieur : 50 mm, épaisseur 27 mm,
Arbre creux: Arbre creux 10 mm/12 mm/14 mm/15 mm (en option)
Haute résolution: Jusqu'à 10 000 ppr
Tension d'alimentation : DC5V ; DC8-30V
Type de sortie : Connecteur radial ou câble radial
|
Articles
|
Paramètres de base
|
|
Marque
|
HENGXIANG
|
|
Type d'encodeur
|
Type incrémental
|
|
Diamètre extérieur
|
50 mm
|
|
Épaisseur
|
27 mm
|
|
Type d'arbre creux
|
Arbre traversant
|
|
Diamètre de l'arbre creux
|
10 mm ; 12 mm ; 14 mm ; 15 mm (en option)
|
|
Résolution
|
1000 ; 1024 ; 1250 ; 2000 ; 2048 ; 2500 ; 4096 ; 5000 ; 10000
|
|
Phase de sortie
|
1=A+B ; 2=A+B ; 3=A+B+Z ; 4=A+A-+B+B- ; 6=A+A-+B+B-+Z+Z- ; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
|
Tension d'alimentation
|
DC5V ; DC8-30V
|
|
Type de sortie
|
Câble radial
|
|
Mode de sortie
|
F=Push-pull ; C=TTL (DC5V)
|
|
E=HTL (DC8-30V)
|
|
Courant de consommation
|
100 mA max ; 120 mA max
|
|
Fréquence de réponse maximale
|
100 kHZ ; 500 kHZ ; 600 kHZ
|
|
GND
|
non connecté à l'encodeur
|
|
Couple de démarrage
|
Moins de 9,8 × 10-3 N.m
|
|
Moment d'inertie
|
Moins de 6,5 × 10-6 kg.m2
|
|
Température ambiante
|
Fonctionnement : -40~+90 °C (câble d'enroulement répétable : -10 °C) ; Stockage : -45~+95 °C
|
|
Humidité ambiante
|
Fonctionnement et stockage : 50~85 % HR (sans condensation)
|
|
Protection
|
IP67
|
|
Coque
|
Acier inoxydable
|
|
Certification
|
CE
|
|
Emballage
|
Boîte en carton
|
|
Poids net
|
Environ 150 g
|
