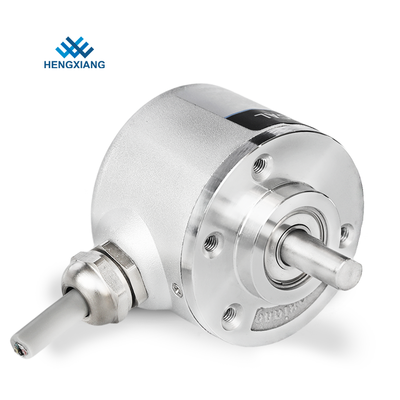

E40S6-1024-3-T-24 S38 servomoteur encodeur rotatif arbre 6mm 1024ppr
Certains numéros de modèle d'encodeur S38 associés
S38-T6C16384 DC5V
S38-T3N1024 DC5-30V
S38-T3F360 DC12V
S38-T3V512 DC24V
S38-T6E10000C2 DC8-30V
S38-T6C1200 DC5V
S38-T3N2500C20 DC5-12V
S38-T3V4096 DC12-24V
S38-T3F5000 DC8-12V
S38-T6E800 DC24V
S38-T6C900C3 DC5V
S38-T6C16384 DC4.5V
Date de production
1. pour 1-10 échantillons : 3-5 jours ouvrables
2. pour 20-50 production en série : 7-10 jours ouvrables
3. pour plus de 100 pièces, la production sera discutée avec les clients et expédiée à temps
Spécification de base du produit
OBJET | PARAMÈTRES |
Marque | HENGXIANG |
Type d'encodeur | Codeur incrémental |
Diamètre extérieur | 38mm |
Épaisseur | 28mm |
Mode de sortie | NPN&PNP |
Sortie de tension | |
Sortie push-pull | |
Différence de sortie (TTL, HTL, RS422) | |
Phase de sortie | Phase A, B, Z, A-, B-, Z- |
Type de sortie | Câble sur le côté et à l'arrière |
Degré de protection | IP50 et IP65 |
Longueur de câble | 1000MM |
forfait | Boîte en carton |
Poids net | Environ 120g (avec emballage) |
Certificat | CE/ISO9001 |
Courant de consommation | 100mA MAX |
Fréquence de réponse maximale | 300KHZ |
Ondulation admissible | ≤3 %rms |
Tension de charge | ≤DC30V |
couple de démarrage | moins de 4.4X10-3 Nm |
Moment d'attente | moins de 1,5x 10-6kg.m2 |
Charge de l'arbre | Radiale 40N ;Axiale 20N |
Théorie technique
Aujourd'hui, la plupart des codeurs incrémentaux ont un pilote de sortie Push-Pull (HTL) ou RS422 (TTL), ceux-ci ont remplacé la plupart des anciens circuits de sortie comme Open Collector NPN, Open Collector PNP, Voltage Output.
Les circuits Push-Pull (HTL), également connus sous le nom de Totem Pole, fournissent un niveau de signal qui correspond à la tension d'alimentation appliquée.La tension d'alimentation est généralement comprise entre 8 et 30 VDC.
Avec des connexions appropriées, vous pouvez utiliser l'interface Push Pull pour remplacer les véritables circuits à collecteur ouvert en utilisant une diode externe connectée de manière à limiter la direction du courant pour les circuits RS422 (TTL) fournissant un niveau de signal constant de 5 V qui ne dépend pas de la tension d'alimentation.Deux plages de tension d'alimentation peuvent être sélectionnées : de 4,75 à 5,5 VDC (peut être utilisé pour remplacer les pilotes de sortie à collecteur ouvert) ou de 8 à 30 VDC.En utilisant des signaux différentiels, la sortie est entièrement conforme à la norme RS422.
Les sorties différentielles ont la capacité de réponse en fréquence la plus élevée et la meilleure immunité au bruit.Pour garantir cela, le récepteur doit également être un différentiel.
Remplacement des anciens pilotes de sortie
Questions nécessitant une attention particulière
1. Doit choisir la tension d'alimentation : DC5V ou DC8-30V
2. Doit choisir le numéro de modèle de la plaque à ressort à lames si vous sélectionnez l'encodeur à arbre creux
3. Veuillez indiquer la vitesse du moteur (RPM) que vous utilisez réellement
4. Si vous avez d'autres exigences, veuillez fournir des paramètres détaillés
Expédition
1. Les marchandises peuvent être expédiées via TNT, FedEx, UPS, DHL, EMS, etc.
2. Vous pouvez sélectionner l'express en fonction de vos besoins si le collecteur de fret
3. Si vous n'avez pas de compte de messagerie, nous vérifierons et trouverons un express le moins cher et le plus sûr pour vous.
4. Notre usine a 30% de réduction avec la plupart des entreprises de messagerie, donc le prix pourrait être aussi bon marché que possible.
Forfait
Chaque encodeur est emballé dans un seul carton sécurisé avec bulle de protection.
Ensuite, tous les encodeurs seront placés dans un carton plus grand pour préparer l'expédition.
