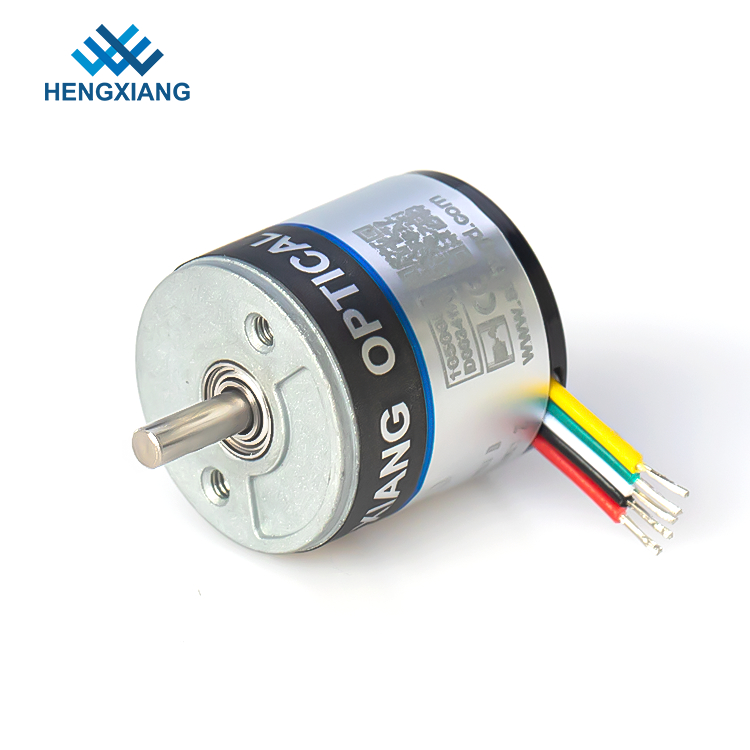

NPN diamètre extérieur 18mm mini encodeur rotatif arbre plein 2.5mm 60ppr 3.3Vdc

NPN diamètre extérieur 18mm mini encodeur rotatif arbre plein 2.5mm 60ppr 3.3Vdc

1, principe de fonctionnement :

Par un arbre central du disque de code photoélectrique, qui a un anneau traversant, une inscription sombre, il y a des dispositifs de transmission et de réception photoélectriques lus, pour obtenir quatre groupes de signaux d'onde sinusoïdale combinés en A, B, C, D, chaque différence d'onde sinusoïdale de différence de phase de 90 degrés (par rapport à une onde circonférentielle de 360 ​​degrés), le signal C, D inverse, superposé aux deux phases A, B, peut améliorer la stabilité du signal;l'autre produit à chaque tour une impulsion de phase Z pour représenter la position de référence de la position zéro.

Étant donné que la différence de phase entre A et B est de 90 degrés, il est possible de distinguer la rotation avant et arrière de l'encodeur en comparant si la phase A est en avant ou la phase B est en avant, et la position de référence zéro de l'encodeur peut être obtenu par l'impulsion zéro.

1. Caractéristique : Mini codeur incrémental, arbre creux, facile à installer

2. Application : Moteur subminiature, petit instrument pour le contrôle d'automation.

3. Paramètres importants : 18 mm de diamètre externe, épaisseur 15,3 mm, arbre creux/aveugle 2,5 mm, résolution max 1600 ppr, tension d'alimentation DC5V ;DC8-30V, degré de protection IP50, longueur de câble 150mm
