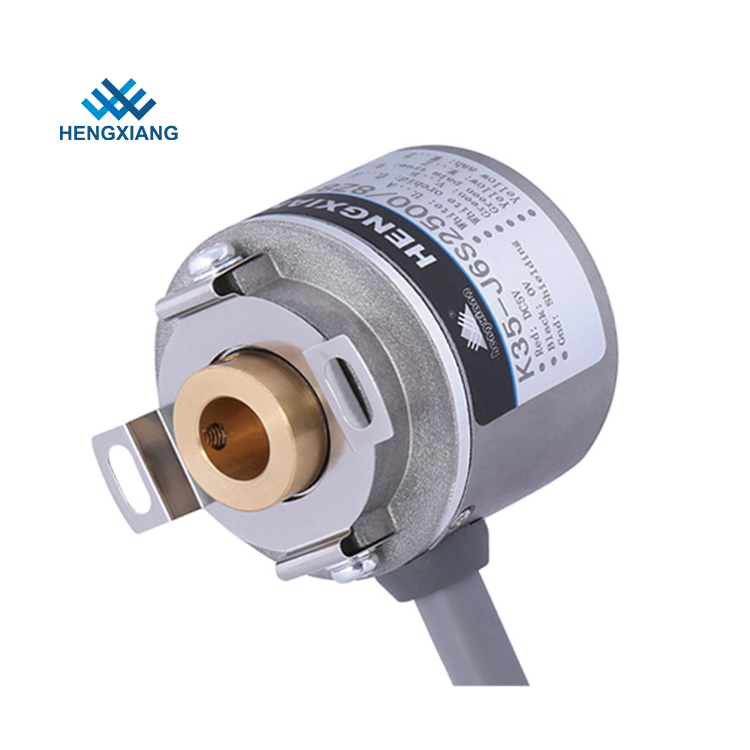

External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

Ressort lame rotatoire miniature externe du trou borgne 8mm 40mm de l'encodeur K35 du diamètre 35mm

Produits - Encodeur rotatoire miniature
  • Mettre en évidence

    Petit encodeur rotatoire

    ,

    encodeur rotatoire simple

  • Encoder type
    Small rotary encoder
  • External diameter
    35mm
  • Installation dimension
    40mm(spring plate 35T40); 29mm(35T29)
  • Output phase
    Phase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
  • Hollow shaft diameter
    6mm,8mm;10mm
  • Hollow shaft type
    Blind hole
  • Net weight
    About 100g (with package)
  • Certification
    CE,ISO9001
  • Lieu d'origine
    Shanghai, Chine
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    Encodeur d'axe de la cavité K35
  • Quantité de commande min
    encodeur 1pcs pour commencer l'ordre
  • Prix
    negotiable
  • Détails d'emballage
    chaque 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    D/A, D/P, T/T, Western Union, carte de crédit, Master Card, Paypal, etc.
  • Capacité d'approvisionnement
    100K rapièce par an

Ressort lame rotatoire miniature externe du trou borgne 8mm 40mm de l'encodeur K35 du diamètre 35mm

  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
Obtenir le prix Contactez

Trou d'aveugle 8mm diamètre extérieur 35mm Encodeur rotatif miniature K35 Ressort à lames 40mm



Principales caractéristiques de l'encodeur de servomoteur K35

Durée de vie des roulements : 1,5x109 tours à charge nominale (100 000 heures à 2500 tr/min)

Température ambiante : Fonctionnement : -20 ～+80° ; stockage : -25 ～+90°

Vibration (endurance) : Amplitude 0,75 mm, 5-55 Hz, 2 heures pour les trois axes individuellement

Choc (endurance) : 490 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement

Certification : CE

RPM maximum : 5000 tr/min

Rapport Mark/Space : 45 % à 55 %

Charge sur l'arbre : Radiale 30N ; Axiale 20N



Quelques numéros de modèle d'encodeur K35 associés

K35-J12C2500/8B6 DC5V ressort à lames 35T40

K35-J12L2000/4B8 DC5V ressort à lames 35T29

K35-J3N2500/16B10 DC5-12V ressort à lames 35T29

K35-J3F1200B6 DC12-24V ressort à lames 35T29

K35-J6S2500/8B8 DC5V ressort à lames 35T29

K35-J6C2000B10 DC5V ressort à lames 35T40

K35-J6E720B6 DC8-30V ressort à lames 35T29

K35-J12C1000/4B8 DC5V ressort à lames 35T40

K35-J12L2048/6B10 DC5V ressort à lames 35T40





Spécification

Articles Paramètres de base
Marque HENGXIANG
Type d'encodeur Encodeur incrémental
Diamètre extérieur 35mm
Épaisseur 35mm
Dimension d'installation 40mm (ressort à lames 35T40) ; 29mm (35T29)
Type d'arbre creux trou borgne
Diamètre de l'arbre creux 6mm, 8mm ; 10mm
Résolution 30 ; 36 ; 50 ; 60 ; 100 ; 200 ; 250 ; 256 ; 300 ; 360 ; 400 ; 450 ; 500 ; 512 ; 600 ; 1000 ; 1024 ; 1200 ; 2000 ; 2048 ; 2500 ; 4096 ; 5000
1000/4 ; 1000/6 ; 1000/8 ; 1024/4 ; 1024/6 ; 1024/8 ; 2000/4 ; 2000/6 ; 2000/8 ; 2048/4 ; 2048/6 ; 2048/8 ; 2500/4 ; 2500/6 ; 2500/8 ; 4096/4 ; 4096/6 ; 4096/8 ; 5000/4 ; 5000/6 ; 5000/8
Phase de sortie Phase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W-
Tension d'alimentation DC5V & DC8--30V
Type de sortie Câble sortant du côté
Mode de sortie NPN/PNP (Sortie collecteur ouvert)
Sortie de tension
Sortie push-pull
entraînement de ligne (26LS31) TTL
entraînement de ligne (DC8-30V) HTL
TTL (DC5V) phase ABZ sont en arrière de phase UVW
Degré de protection IP50
Longueur du câble 500mm



Ressort lame rotatoire miniature externe du trou borgne 8mm 40mm de l'encodeur K35 du diamètre 35mm 0



Nos arguments de vente

  • Certificat de brevet de modèle d'utilité
  • Propre marque et marque unique
  • Certification CE pour tous les modèles
  • Date de livraison rapide
  • Inspection complète à 100 % avant expédition
  • Clients d'environ 200 pays
  • Certification IS09001:2015



À propos des vibrations de l'encodeur

Les vibrations agissant sur un encodeur provoquent toujours facilement des impulsions erronées.

Nous devons donc accorder plus d'attention au lieu de travail de l'encodeur.

Plus il y a d'impulsions par tour, plus l'espacement des rainures de la grille est étroit, plus l'effet sur l'encodeur est important en raison des vibrations. Lorsque la vitesse du moteur est faible ou même arrêtée, les vibrations agissant sur l'arbre de l'encodeur ou le boîtier de l'encodeur provoqueraient des vibrations de la grille, de cette façon, l'encodeur pourrait afficher un signal d'impulsion erroné.
