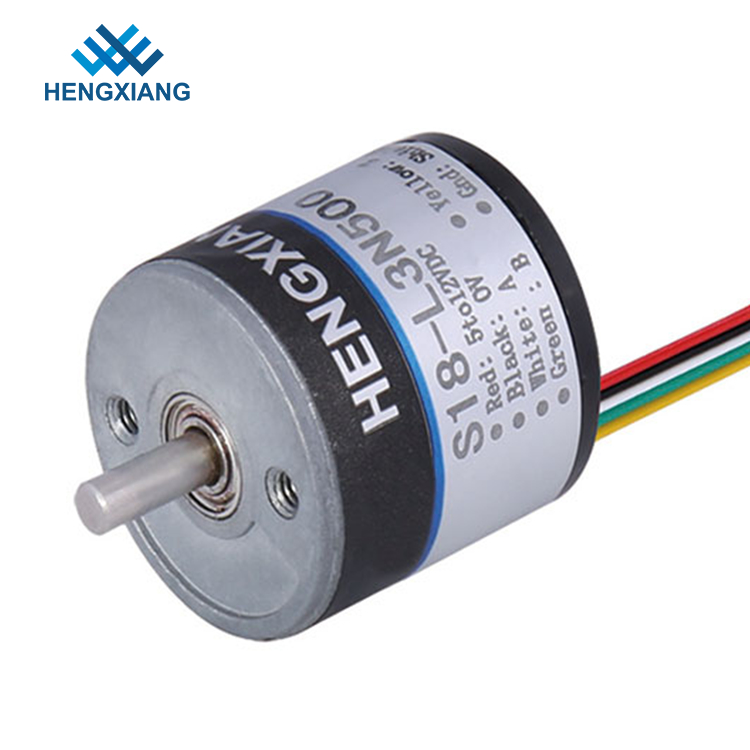

Encodeur rotatif miniature de 18 mm de diamètre extérieur, arbre plein de 2,5 mm, phase ABZ, résolution 360
Points à prendre en compte
1. Doit choisir la tension d'alimentation : DC5V ou DC8-30V
2. Doit choisir le numéro de modèle de la plaque à ressort à lames si vous sélectionnez un encodeur à arbre creux
3. Veuillez indiquer la vitesse du moteur (RPM) que vous utilisez réellement
4. Si vous avez d'autres exigences, veuillez fournir des paramètres détaillés
Nos arguments de vente
Tableau des paramètres de l'encodeur incrémental S18
| Marque | HENGXIANG |
| Dimensions extérieures | Diamètre extérieur : 18 mm |
| Épaisseur : 18 mm | |
| Diamètre de l'arbre plein : ⌀2,5 mm | |
| Résolution | 36;50;60;100;200;250;256;360;400;500;512；720；800；1000;1024；1440;1600 |
| Phase de sortie | Phase A, B, Z |
| Tension d'alimentation | DC5V ; DC8-30V |
| Type de sortie | Câble sortant du côté |
| Câble sortant de l'arrière | |
| Mode de sortie | Sortie collecteur à circuit ouvert (NPN & PNP) |
| Température ambiante | Température de fonctionnement : -20~+80° (sans givrage) |
| Température de stockage : -25~+85° (sans givrage) | |
| Humidité ambiante | Fonctionnement et stockage : 35~85% HR (sans condensation) |
| Fréquence de réponse maximale | 100 kHz Max |
| Vibration (endurance) | Amplitude 0,75 mm, 10-50 Hz, 1 heure pour les directions X/Y/Z individuellement |
| Choc (endurance) | 49/m/s2, trois fois pour les directions X, Y, Z individuellement |
| Matériau de l'arbre | Acier inoxydable 304 |
| Longueur du câble | 150 mm |
| Coque | Alliage d'aluminium |
| Emballage | Boîte en carton |
| Poids net | Environ 20 g (avec emballage) |
| Certification | CE |
Catalogue des encodeurs
Si vous avez déjà sélectionné le modèle d'encodeur que vous allez commander, veuillez nous envoyer un e-mail directement ou contacter le service en ligne dès maintenant pour obtenir le dernier catalogue.
Mais si vous avez encore des doutes sur le choix du bon numéro de modèle d'encodeur, n'hésitez pas à nous contacter pour obtenir le catalogue correspondant.
Date de production
3 à 5 jours ouvrables pour l'échantillon après paiement intégral
7 à 15 jours pour la production de masse après paiement intégral
Méthode de fonctionnement de l'encodeur
Aujourd'hui, la plupart des encodeurs incrémentaux ont un pilote de sortie Push-Pull (HTL) ou RS422 (TTL), ceux-ci ont remplacé la plupart des anciens circuits de sortie comme le collecteur ouvert NPN, le collecteur ouvert PNP, la sortie de tension.
Les circuits Push-Pull (HTL), également connus sous le nom de Totem Pole, fournissent un niveau de signal qui correspond à la tension d'alimentation appliquée. La tension d'alimentation varie généralement de 8 à 30 VDC.
Avec les connexions appropriées, vous pouvez utiliser l'interface Push Pull pour remplacer les véritables circuits à collecteur ouvert en utilisant une diode externe connectée de manière à limiter la direction du courant pour les circuits RS422 (TTL) qui fournissent un niveau de signal constant de 5 V qui ne dépend pas de la tension d'alimentation. Deux plages de tension d'alimentation peuvent être sélectionnées : de 4,75 à 5,5 VDC (peut être utilisé pour remplacer les pilotes de sortie à collecteur ouvert) ou de 8 à 30 VDC. En utilisant des signaux différentiels, la sortie est entièrement conforme à la norme RS422.
Les sorties différentielles ont la capacité de réponse en fréquence la plus élevée et la meilleure immunité au bruit. Pour garantir cela, le récepteur doit également être différentiel.
Remplacement des anciens pilotes de sortie
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
