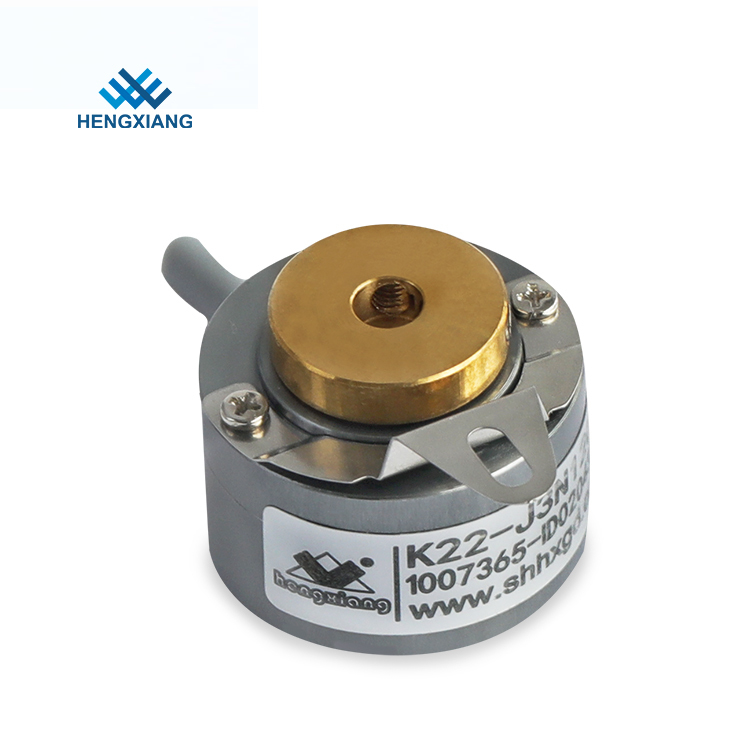

18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary

axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire

Produits - par l'encodeur de trou
  • Surligner

    Mini encodeur incrémental de 18 mm

    ,

    type de sortie encodeur à trou traversant

    ,

    encodeur incrémental rotatif à arbre de 8 mm

  • Application
    Moteur subminiature, petit instrument
  • Type de débouché
    Câble radial/câble axial
  • Phase
    A/AB/ABZ
  • Mode sortie
    N (OC, efficace de bas niveau) /NH (OC, haut niveau efficace)
  • Résolution
    250ppr ; 256ppr ; 360ppr ; 400ppr ; 500ppr ; 512ppr ; 720ppr ; 800ppr ; 1000ppr ; 1024ppr ; 1440ppr
  • Degré de protection
    IP50
  • Tension d'alimentation
    DC5V ; DC8-30V
  • Diamètre de l'arbre
    2.5mm (par le trou ; trou borgne)
  • Lieu d'origine
    Changhaï, Chine
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    K18
  • Quantité de commande min
    1pcs
  • Prix
    Consult us
  • Détails d'emballage
    chacun 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacité d'approvisionnement
    morceaux 100K par an

axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire

  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
Obtenir le prix Contactez

18mmtype de sortie NPN 360ppr Arbre rotatif de 8 mm Faible coût



1. Caractéristique : Mini codeur incrémental, arbre creux, facile à installer



2. Application : Moteur subminiature, petit instrument pour le contrôle d'automation.



3. Paramètres importants : 18 mm de diamètre externe, épaisseur 15,3 mm, arbre creux/aveugle 2,5 mm, résolution max 1600 ppr, tension d'alimentation DC5V ;DC8-30V, degré de protection IP50, longueur de câble 150mm





Paramètres du produit
Articles
Paramètres de base
Marque
HENGXIANG
Type d'encodeur
Codeur incrémental
Diamètre extérieur
18mm
Épaisseur
15,3 mm
Dimensions d'installation
R11mm, plaque de ressort 18T22
Diamètre de l'arbre creux
2,5 mm
Résolution
250;256;360;400;500;512；720；800；1000;1024；1440;1600
Phase de sortie
Phase A, B, Z
Tension d'alimentation
DC5V ;DC8-30V
Type de sortie
Câble sur le côté
Câble sortant de l'arrière
Mode de sortie
Sortie de circuit ouvert du collecteur (NPN et PNP)
Degré de protection
IP50
Longueur de câble
1M (la longueur du câble peut être ajoutée de manière appropriée par
exiger, mais il faut payer individuellement)
Courant de consommation
50mA MAX
Fréquence de réponse maximale
100KHZ
Temps de montée/descente
100 ns maximum
couple de démarrage
moins de 5x 10-4 Nm
Moment d'attente
moins de 0,3x 10-6kg.m2
Charge de l'arbre
Radiale 2N ;Axiale 2N
Top REV
3000 tr/min
Température ambiante
Fonctionnement : -10 ～+70° ; stockage : -15 ～+75°
Humidité ambiante
Fonctionnement et stockage : 35-85 % HR (sans condensation)
Vibrations (endurer)
Amplitude 0,75 mm, 10-50 Hz, 1 heure pour trois axes individuellement
Chaussette (endurer)
49m/s2, trois fois pour la direction X,Y,Z individuellement
Matériau de l'arbre
Acier inoxydable
Matériau de la coque
alliage d'aluminium
Longueur de câble
150mm
Certificat
CE
forfait
Boîte en carton
Poids net
Environ 20g (avec emballage)
Description des produits
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 0



Guide de sélection des modèles
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 1



Dimensions de fabrication
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 2

L'emballage du produit
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 3
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 4
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 5

Utilisation du produit
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 6
À propos de l'usine
ShanghaiHengxiangOptical Electronics Co., Ltd, située à Shanghai, une ville internationale de Chine, créée en 2001, est une société de haute technologie de fabrication professionnelle, fournit la recherche et la fabrication, une entité intégrant la conception optique, mécanique et électronique.

Après de nombreuses années de développement, les encodeurs rotatifs ont maintenant 10 séries et plus de 100 sortes, toutes deux vendues dans le monde entier.Nos encodeurs rotatifs sont largement utilisés pour le domaine de l'automatisation, tels que les équipements de bureau, les équipements de conservation de l'eau, les équipements électriques, les machines textiles, les machines de menuiserie, les machines d'injection, les équipements de vulcanisation, les appareils médicaux, les machines CNC, les machines métallurgiques, les machines d'impression, les machines d'essai, les ascenseurs, Moteur servo, machine à emballer, etc.,
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 7
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 8
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 9
axe de 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm rotatoire 10
FAQ
Q : Quel est votre MOQ ?
A: 1 pièces
Q : Comment commander votre encodeur ?
R : Contactez-nous ou envoyez-nous un e-mail, nous vous répondrons dans les plus brefs délais.
Q : Êtes-vous une usine ou une société commerciale ?
A: nous sommes 100% usine avec notre marque.
Q : Quelle est votre marque ?
R : HENGXIANG
Q : Pouvez-vous expédier des produits dans notre pays ?
A: oui, veuillez indiquer votre destination et votre code postal, nous vérifierons immédiatement les frais de transport pour vous.
Q : Comment obtenir le dernier prix ?
A: contactez-nous et dites-moi la sélection du modèle d'encodeur.
Q : Comment sélectionner un bon modèle d'encodeur ?
R : Un bon modèle d'encodeur est basé sur différentes applications et paramètres, vous pouvez nous contacter pour une assistance technique si vous avez des questions.
Q : Proposez-vous un support technique ?
R : Oui, nous avons un technicien professionnel qui peut résoudre tous vos doutes.
Q : Pouvez-vous usine offrir un échantillon ?
A : Oui, l'échantillon peut être fourni.
Q : Comment payer un échantillon ?
A: Actuellement, notre usine accepte T/T, carte de crédit, Paypal, Western Union ou espèces.
Q : Avez-vous des vidéos de vos produits ?
R : Oui, vous pouvez visiter notre page YOUTUBE pour les vidéos d'encodeur.
Q : Quelle est votre politique de garantie de produit d'encodeur ?
A: 1 an de garantie de qualité et support technique à vie.
Q : Où puis-je télécharger le catalogue ou la fiche technique de l'encodeur ?
R : Vous pouvez visiter notre site Web officiel ou nous envoyer un e-mail directement aux derniers fichiers.
Q : Quels paramètres sont demandés avant de commander un encodeur ?
A : Vous devriez obtenir quelques paramètres de base avant de commencer à commander.Tels que les dimensions d'installation, les résolutions, le signal de circuit, la tension d'alimentation, etc.
Si vous avez des doutes sur la sélection du modèle, n'hésitez pas à nous contacter pour plus d'assistant.
