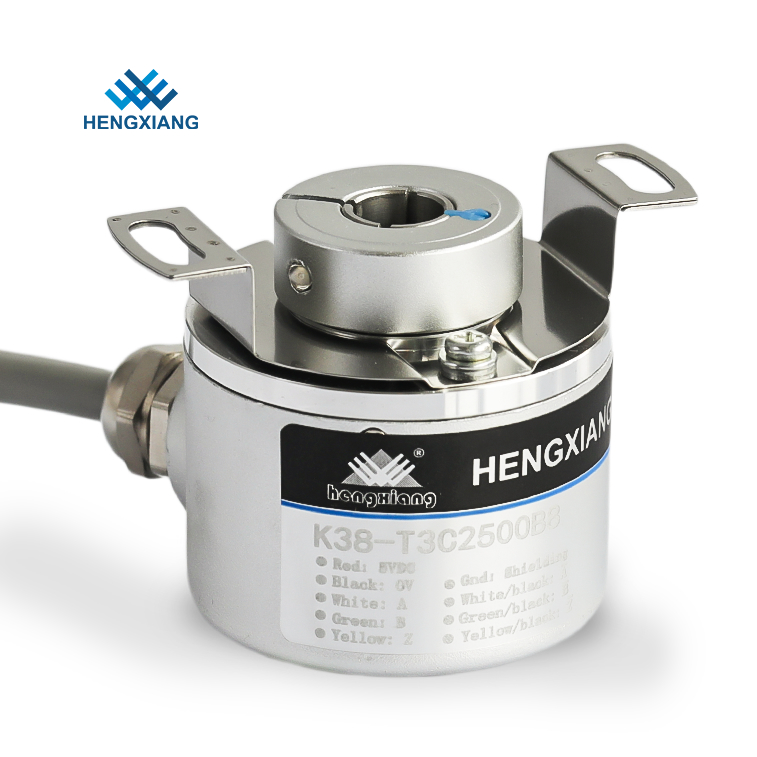

R23.5mm Rotary Through Hole Encoder Totem Pole Output

R23.5mm rotatoire par le totem Polonais d'encodeur de trou a produit

  • Mettre en évidence

    Totem Polonais par l'encodeur de trou

    ,

    R23.5mm rotatoire par l'encodeur de trou

    ,

    16384ppr par l'encodeur de trou

  • Product Name
    Universal rotary encoder K38 hollow shaft encoder through hole 6.35mm totem pole output
  • Brand
    HENGXIANG
  • Encoder type
    Incremental encoder
  • External diameter
    38mm
  • Thickness
    38mm
  • Installation dimension
    R23.5mm(spring plate 38T45)
  • Hollow shaft type
    blind hole ; through hole
  • Hollow shaft diameter
    5mm,6mm,6.35mm;8mm
  • Lieu d'origine
    Changhaï, Chine
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    K38
  • Quantité de commande min
    1pcs
  • Prix
    Consult us
  • Détails d'emballage
    chacun 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacité d'approvisionnement
    morceaux 100K par an

R23.5mm rotatoire par le totem Polonais d'encodeur de trou a produit

Codificateur rotatif universel Codificateur d'arbre creux K38 à travers le trou 6.35 mm sortie de poteau totem



Description du produit


  • Points de vente de la série K38

    Résolution maximale16384ppr

    Diamètre extérieur de 38 mm

    Épaisseur 28 mm

    Voltage d'alimentation 5V ou 8-30V

    Sortie de câble axiale ou sortie de câble radiale

    Détection de base: photoélectrique

    Pulsation par tour:50 ppr à 16384 ppr

    un diamètre de l'arbre creux de 6 mm,6.35mm, 8mm

    À travers un trou ou un puits aveugle

    Niveau de protection de catégorie IP50 ou IP65

    La puissance de sortie du signal du circuit: NPN, PNP, sortie de tension, poussée-tirée, sortie du conducteur de ligne

    Résolution ((PPR):Min 50ppr, max 16384ppr



    Informations sur le codeur de la série K38

    Les postes Paramètres de base
    Marque HENGXIANG est une ville
    Type de codeur Codificateur supplémentaire
    Diamètre extérieur 38 mm
    Épaisseur 38 mm
    Dimension de l'installation R23,5 mm ((plaque de ressort 38T45)
    Type d'arbre creux trou aveugle; trou à travers
    Diamètre de l'arbre creux 5 mm, 6 mm,6.35 mm; 8 mm
    Phase de sortie Phase A,B,Z A-B-Z
    Voltage d'alimentation DC5V ; DC8-30V
    Type de sortie Le câble de côté
      Le câble sort par derrière.
    Mode de sortie NPN/PNP (sortie du collecteur ouvert)
      Voltage de sortie
      Sortie de traction-poussée
      Le véhicule doit être équipé d'un système de freinage.
      Compatible avec RS422
      Le moteur à longue ligne (RT7272)
    Température ambiante Température de fonctionnement: -20° à +90° (non glacée)
      Température de stockage: -25° à +100° (sans glaçage)
    L'humanité environnementale Fonctionnement et stockage: 35 à 85% RH (sans condensation)
    Coquille D'aluminium moulé sous pression
    Résolution 50;60;66;100;200;250;256;300;360;400;450;500;512;600;
      700;720;800;900;1000;1024;1200;2000;2048;2500;5000; 8192;10000;16384



    R23.5mm rotatoire par le totem Polonais d'encodeur de trou a produit 0

    En ce qui concerne l'accouplement de raccordement

    Il y a certaines applications que vous pourriez avoir besoin d'utiliser un couple pour connecter le codeur à l'arbre du moteur, il ya quelques conseils pour sélectionner un type de couple

    1 il faut tenir compte de l'ampleur et de la nature du couple transmis requis, des exigences relatives aux fonctions de tamponnage et d'amortissement et de la possibilité d'apparition de résonance.

    2 vous devez également penser au degré de déplacement relatif des deux axes d'axes causé par des erreurs de fabrication et d'assemblage, le chargement de l'arbre et la déformation par expansion thermique,et le mouvement relatif entre les composants.

    3 concernant les dimensions et les méthodes d'installation applicables, afin de faciliter l'assemblage, le réglage et l'entretien de l'espace de fonctionnement nécessaire.il devrait être possible de démonter l'arbre sans mouvement axial.

    4En outre, il convient de tenir compte de l'environnement de travail, de la durée de vie, de la lubrification, de l'étanchéité et des conditions économiques.Consultez les différentes caractéristiques de l'accouplement et choisissez un type d'accouplement approprié..

    5Voici quelques numéros de pièces d'accouplement, veuillez vérifier attentivement avant de commander.

    4H4

    6H6

    6H8

    8H8



    WIl nous a choisis?

    La marque HENGXIANG - Le partenaire de confiance
    qualité de produit agréée CE - avantageuse;
    Livraison rapide - une forte capacité de stockage des produits;

    L'usine fournit directement un prix compétitif;
    Un guichet unique pour une expérience d'achat efficace;

    Conception OEM acceptée - conception sur mesure, votre propre marque acceptée.



    Temps de réalisation

    3-5 jours ouvrables pour l'échantillon après paiement intégral

    7 à 15 jours pour la production de masse après paiement intégral
