PGK50  hollow shaft Stainless Steel Ip67 Through Hole Encoder

Acier inoxydable Ip67 d'axe de la cavité PGK50 par l'encodeur de trou

  • Surligner

    Acier inoxydable par l'encodeur de trou

    ,

    ip67 par l'encodeur de trou

    ,

    encodeur de l'acier inoxydable ip67

  • Type d'encodeur
    Type par accroissement
  • Diamètre externe
    50mm
  • Épaisseur
    27mm
  • Diamètre creux d'axe
    10mm ; 12mm ; 14mm ; 15mm (facultatif)
  • résolution
    1000 ; 1024 ; 1250 ; 2000 ; 2048 ; 2500 ; 4096 ; 5000 ; 10000
  • Tension d'alimentation
    DC5V ; DC8-30V
  • Consommation actuelle
    100mA maximum ; 120mA maximum
  • Frenquency supérieur de réponse
    100kHZ ; 500kHZ ; 600kHZ
  • LA terre
    non relié à l'encodeur
  • Protection
    IP67
  • Lieu d'origine
    CHANGHAÏ, CHINE
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    PGK50
  • Quantité de commande min
    1pcs
  • Prix
    Consult us
  • Détails d'emballage
    chacun 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacité d'approvisionnement
    morceaux 100K par an

Acier inoxydable Ip67 d'axe de la cavité PGK50 par l'encodeur de trou

Encodeur rotarty par accroissement de moteur servo du niveau IP67 de protection d'encodeur de l'encodeur 1024ppr de l'acier inoxydable PGK50


Articles Paramètres de base
Marque HENGXIANG
Type d'encodeur Type par accroissement
Diamètre externe 50mm
Épaisseur 27mm
Type creux d'axe Par l'axe
Diamètre creux d'axe 10mm ; 12mm ; 14mm ; 15mm (facultatif)
Résolution 1000 ; 1024 ; 1250 ; 2000 ; 2048 ; 2500 ; 4096 ; 5000 ; 10000
Phase de sortie 1=A+B ; 2=A+B ; 3=A+B+Z ; 4=A+A-+B+B- ; 6=A+A-+B+B-+Z+Z- ; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
Tension d'alimentation DC5V ; DC8-30V
Type de débouché Câble radial
Mode sortie F=Push-pull ; C=TTL (DC5V)
E=HTL (DC8-30V)
Consommation actuelle 100mA maximum ; 120mA maximum
Frenquency supérieur de réponse 100kHZ ; 500kHZ ; 600kHZ
LA terre non relié à l'encodeur
Commencer le couple Moins que 9.8×10-3 N.m
Moment d'inertie Moins que 6.5×10-6 kg.m2
La température environnementale Opération : -40~+90℃ (câble de enroulement qu'on peut répéter : -10℃) ; Stockage : -45~+95℃
Humidité environnementale Opération et stockage : 50~85%RH (sans condensation)
Protection IP67
Shell Acier inoxydable
Certification CE
paquet Boîte de carton
Poids net Au sujet de 150g

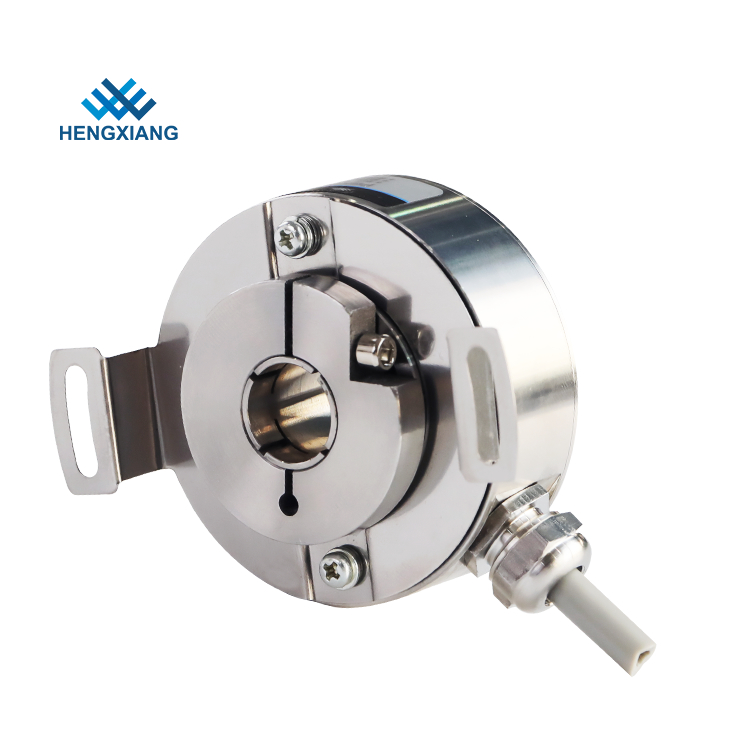

Acier inoxydable Ip67 d'axe de la cavité PGK50 par l'encodeur de trou 0

Acier inoxydable Ip67 d'axe de la cavité PGK50 par l'encodeur de trou 1

Principe d'encodeur
Un encodeur rotatoire par accroissement produit des impulsions par révolution. Le plus haut ce nombre de PPR, plus l'angle entre chaque impulsion est petit. Ce nombre de PPR est fixé pour les encodeurs par accroissement ordinaires. Les encodeurs par accroissement programmables peuvent ajuster cette valeur sur un nombre désiré par un changement de logiciel.
Aujourd'hui la plupart des encodeurs par accroissement ont un va-et-vient (HTL) ou le conducteur de la sortie RS422 (TTL), ceux-ci ont remplacé la plupart des circuits de sortie plus anciens comme le collecteur ouvert NPN, le collecteur ouvert PNP, sortie de tension.
Les circuits (HTL) va-et-vient, également connus sous le nom de totem Polonais, fournissent un niveau de signal qui correspond à la tension d'alimentation appliquée. La tension d'alimentation s'étend typiquement de 8 à 30 volts continu.
Avec les connexions appropriées que vous pouvez employer l'interface va-et-vient pour remplacer de véritables circuits ouverts de collecteur à l'aide d'une diode externe reliée d'une manière de limiter la direction du courant pour les circuits RS422 (TTL) fournissez un niveau de signal constant de 5 V qui ne dépend pas de la tension d'alimentation. Deux gammes de tension d'alimentation peuvent être choisies : De 4,75 à 5,5 volts continu (peut être employé pour remplacer des conducteurs de sortie de collecteur ouvert) ou de 8 à 30 volts continu. Employant des signaux de différentiel la sortie se conforme entièrement à la norme RS422.
Date de production
1. pour 1-10 échantillons : 3-5 jours ouvrables
2. pour la production en série 20-50 : 7-10 jours ouvrables
3. pour plus de 100pcs, la production sera discutée avec les clients et le bateau à l'heure
Conditions de paiement :
1. T/T, union occidentale, carte de crédit, Paypal, etc.
2. 3-5 jours ouvrables après que paiement reçu
3. les encodeurs seront une fois prêts embarqué
Expédition
Les marchandises peuvent transporté par l'intermédiaire du TNT, du Fedex, de l'UPS, du DHL, du SME, etc.
Vous pourriez choisir l'exprès selon vos conditions si collecteur de fret
Si vous n'avez aucun compte de messager, nous vérifierons et trouverons un meilleur marché et une sécurité exprès pour vous.
Notre usine a la remise de 30% avec la plupart de société de messager, ainsi le prix pourrait être aussi bon marché comme possible.


Plus d'information
Si vous recherchez plus d'informations au sujet de notre usine ou sur nos produits, svp nous contactez ou nous envoyez en ce moment, nous vous répondrons dès que possible.
