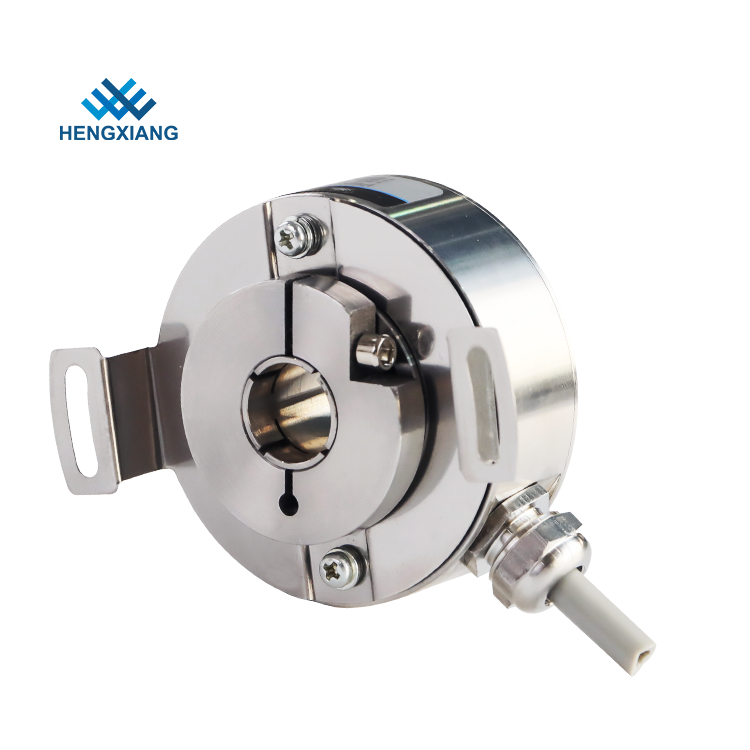

Encodeur rotatif à arbre creux de haute précision IP67 2048 ppr signal UVW pour moteur
1. Caractéristique :À travers encodeur incrémental à arbre.
2. Application :Moteur, CNC et autres automatismes industriels.
3. Paramètres importants : IP67 en acier inoxydable étanche à l'eau& à la poussière, signal UVW encodeur, Ultra-mince, pôle encodeur.
|
Articles
|
Paramètres de base
|
|
Marque
|
HENGXIANG
|
|
Type d'encodeur
|
Type incrémental
|
|
Diamètre extérieur
|
50mm
|
|
Épaisseur
|
27mm
|
|
Type d'arbre creux
|
Arbre traversant
|
|
Diamètre de l'arbre creux
|
10mm;12mm;14mm;15mm (optionnel)
|
|
Résolution
|
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
|
|
Phase de sortie
|
1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
|
Tension d'alimentation
|
DC5V; DC8-30V
|
|
Type de sortie
|
Câble radial
|
|
Mode de sortie
|
F=Push-pull; C=TTL(DC5V)
|
|
E=HTL(DC8-30V)
|
|
Courant de consommation
|
100mA Max; 120mA Max
|
|
Fréquence de réponse maximale
|
100kHZ; 500kHZ; 600kHZ
|
|
GND
|
non connecté à l'encodeur
|
|
Couple de démarrage
|
Moins de 9.8×10-3 N.m
|
|
Moment d'inertie
|
Moins de 6.5×10-6 kg.m2
|
|
Température ambiante
|
Fonctionnement : -40~+90℃ (câble d'enroulement répétable : -10℃) ; Stockage : -45~+95℃
|
|
Humidité ambiante
|
Fonctionnement et stockage : 50~85%HR (sans condensation)
|
|
Protection
|
IP67
|
|
Coque
|
Acier inoxydable
|
|
Certification
|
CE
|
|
paquet
|
Boîte en carton
|
|
Poids net
|
Environ 150g
|
