Paramètres de base
|
|

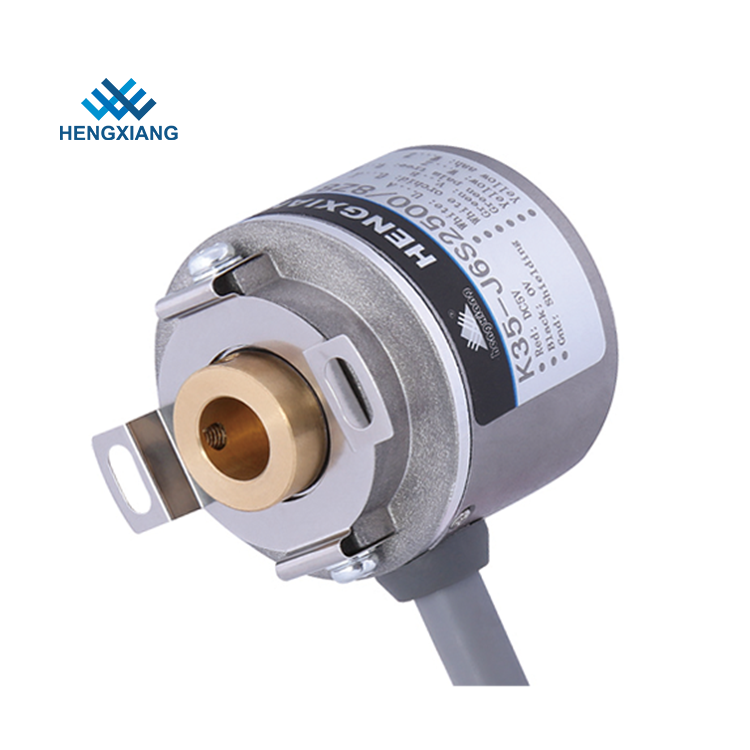

Marque
|
HENGXIANG est une ville
|
|
Type de codeur
|
Codificateur supplémentaire
|
|
Diamètre extérieur
|
35 mm
|
|
Épaisseur
|
35 mm
|
|
Dimension de l'installation
|
40 mm ((plaque de ressort 35T40); 29 mm ((35T29))
|
|
Type d'arbre creux
|
trou aveugle
|
|
Diamètre de l'arbre creux
|
6 mm, 8 mm, 10 mm
|
|
Résolution
|
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600; 1000;1024;1200;2000;2048;2500" 4096;5000
|
|
Le nombre total d'équipements utilisés pour le traitement de la pollution atmosphérique est de:
Les produits de base doivent être présentés dans les conditions suivantes:
|
|
Phase de sortie
|
La phase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
|
|
Voltage d'alimentation
|
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
|
|
Type de sortie
|
Le câble de côté
|
|
Mode de sortie
|
NPN/PNP (sortie du collecteur ouvert)
|
|
Voltage de sortie
|
|
Sortie de traction-poussée
|
|
Le moteur de ligne (26LS31) TTL
|
|
Le système de commande de ligne (DC8-30V) HTL
|
|
TTL ((DC5V) phase ABZ sont derrière la phase UVW
|
|
Grade de protection
|
Pour la protection contre la corrosion
|
|
Longueur du câble
|
500 mm
|
|
Courant de consommation
|
100 mA au maximum
|
|
Fréquence de réponse maximale
|
300 KHz
|
|
Déplacement de l'eau
|
≤ 3% rms
|
|
Voltage de charge
|
≤ 30 V de courant continu
|
|
Résistance à l'isolation
|
Le système de régulation de l'énergie est utilisé.
|
|
Résistance à l'isolation
|
10MΩ
|
|
Le GND
|
Pas de connexion au codeur
|
|
Ratio marque à espace
|
45% à 55%
|
|
couple de démarrage
|
moins de 5,9 x 10-3 N.m.
|
|
Le moment intermédiaire
|
moins de 1 x 10-6 kg.m2
|
|
Charge de l'arbre
|
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
|
|
VRA maximale
|
RPM de roulement
|
|
Portant la vie
|
1.5x109 tours à charge nominale ((100000 heures à 2500 tours par minute)
|
|
Température ambiante
|
Le système de mesure de l'échantillon doit être conforme à l'annexe I.
|
|
Humidité environnementale
|
Fonctionnement et stockage: 35 à 85% RH ((non condensé)
|
|
Vibration (résistance)
|
Amplitude 0,75 mm,5-55 Hz,2 heures pour trois axes individuellement
|
|
Une chaussette!
|
490 m/s2,11 ms trois fois pour les directions X, Y, Z individuellement
|
|
Matériau de la coquille
|
D'aluminium coulé en diamètre
|
|
Certification
|
Pour la CE
|
|
le paquet
|
Boîte de carton
|
|
Poids net
|
Environ 100 g (avec l'emballage)
|
