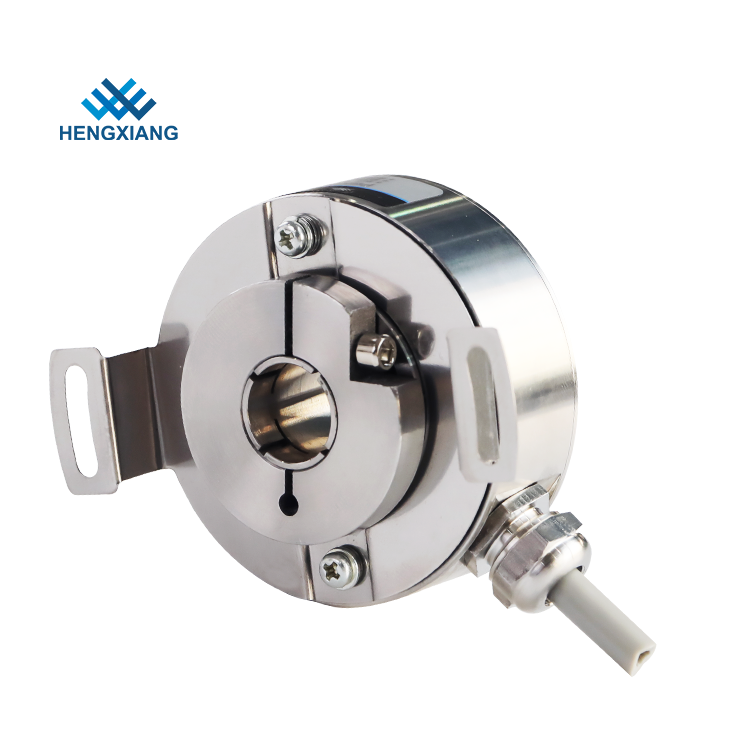

Encodeur rotatif à arbre creux IP65 à haute protection en acier inoxydable
Caractéristique:Encodeur supplémentaire de 50 mm de diamètre extérieur, à travers un trou ou un trou aveugle,Signal UVW.
Applications:Moteur, CNC, industrie de l'automatisation, chaîne de montage, etc.
Paramètres importants: Le maximum10000ppr& 5000/8ppr,Pour la protection contre la corrosionune protection élevée (à l'épreuve de l'eau, de la poussière),d'acier inoxydable,dsignal différentiel(TTL/HTL)
Paramètres du produit:
|
Les postes
|
Paramètres de base
|
|
Marque
|
HENGXIANG est une ville
|
|
Type de codeur
|
Type d'accroissement
|
|
Diamètre extérieur
|
50 mm
|
|
Épaisseur
|
27 mm
|
|
Type d'arbre creux
|
À travers l'arbre
|
|
Diamètre de l'arbre creux
|
Le nombre de points de contact doit être le même que le nombre de points de contact de l'appareil.
|
|
Résolution
|
1000" 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000 "
|
|
Phase de sortie
|
1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
|
Voltage d'alimentation
|
Les réglages de tension sont définis comme suit:
|
|
Type de sortie
|
câble radial
|
|
Mode de sortie
|
Le système de freinage doit être équipé d'un dispositif de freinage de freinage.
|
|
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.
|
|
Courant de consommation
|
100 mA au maximum; 120 mA au maximum
|
|
Fréquence de réponse maximale
|
Pour les appareils électroniques, les fréquences de sortie sont les suivantes:
|
|
Le GND
|
non connecté au codeur
|
|
Le couple de démarrage
|
Moins de 9,8 × 10-3 N.m.
|
|
Moment d'inertie
|
Moins de 6,5 × 10 à 6 kg.m2
|
|
Température ambiante
|
Fonctionnement: -40 à +90°C (câble à enroulement répétable: -10°C); stockage: -45 à +95°C
|
|
Humidité environnementale
|
Fonctionnement et stockage: 50 à 85% RH (non condensé)
|
|
Protéger
|
Pour la protection contre la corrosion
|
|
Coquille
|
d'acier inoxydable
|
|
Certification
|
Pour la CE
|
|
le paquet
|
Boîte de carton
|
|
Poids net
|
Environ 150 g
|
