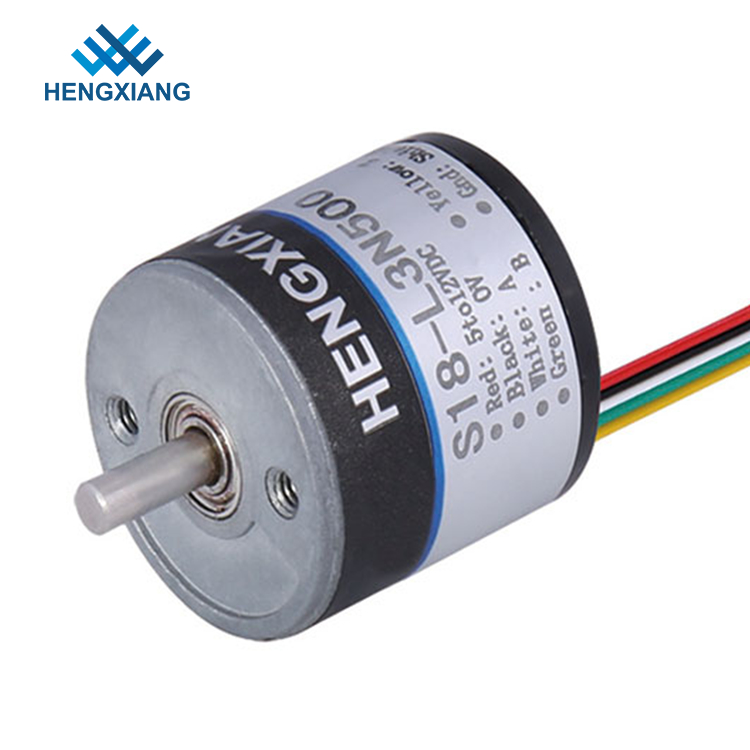

S18 Small Encoder Solid Shaft 2.5mm Robot Machine 36ppr NPN PNP Incremental Rotary

Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18

  • Mettre en évidence

    Encodeur rotatoire par accroissement de machine de robot

    ,

    Encodeur rotatoire par accroissement solide

    ,

    Encodeur d'axe par accroissement 36ppr

  • External diameter
    18mm
  • Solid Shaft Diameter
    2.5mm
  • Resolution
    36-1600 ppr
  • Output phase
    Phase A,B,Z
  • Outlet type
    Cable out from side/back
  • Output mode
    NPN &PNP
  • Protection grade
    IP50
  • Supply voltage
    DC5V & 8-30V
  • Lieu d'origine
    Changhaï, Chine
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    S18
  • Quantité de commande min
    encodeur 1pcs pour commencer l'ordre
  • Prix
    negotiable
  • Détails d'emballage
    chacun 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    D/A, D/P, T/T, Western Union, carte de crédit, Master Card, Paypal, etc.
  • Capacité d'approvisionnement
    morceaux 100K par an

Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18

S18 petit encodeur Arbre plein 2,5 mm robot machine 36ppr NPN PNP rotatif incrémental



1. Caractéristique :Encodeur à arbre plein,aussi appeléencodeur rotatif,est un dispositif électromécanique qui convertit la position angulaire ou le mouvement d'un arbre ou d'un essieu en un code analogique ou numérique.



2. Application : Les encodeurs rotatifs sont utilisés dans de nombreuses applications qui nécessitent une rotation illimitée précise de l'arbre, notamment les commandes industrielles, la robotique, les objectifs photographiques spéciaux, les dispositifs d'entrée d'ordinateur (tels que les souris et trackballs optomécaniques), les rhéomètres à contrainte contrôlée et les plates-formes radar rotatives.



3. À propos des encodeurs :

Il existe deux types principaux : Absolu et incrémental(relatif).

La sortie des encodeurs absolus indique la position actuelle de l'arbre, ce qui en fait des transducteurs d'angle.

La sortie des encodeurs incrémentaux fournit des informations sur le mouvement de l'arbre, qui sont généralement traitées ailleurs en informations telles que la vitesse, la distance et la position.



4. Paramètres importants :

Résolution :

36-1600 ppr



Paramètres de base :

Marque HENGXIANG
Dimensions externes Diamètre extérieur : 18 mm
Épaisseur : 18 mm
Diamètre de l'arbre plein : ⌀2,5 mm
Résolution 36;50;60;100;200;250;256;300;360;400;500;512;720;800;1000;1024;1440;1600
Phase de sortie Phase A,B,Z
Tension d'alimentation DC5V ; DC8-30V
Type de sortie Câble sortant du côté
Câble sortant de l'arrière
Mode de sortie Sortie à collecteur ouvert (NPN & PNP)
Température ambiante Température de fonctionnement : -20~+80° (sans givrage)
Température de stockage : -25~+85° (sans givrage)
Humidité ambiante Fonctionnement et stockage : 35~85 % HR (sans condensation)
Fréquence de réponse maximale 100kHz Max
Régime maximal 5000 tr/min
Degré de protection IP50
Courant de consommation 50mA Max
Temps de montée/descente 100nsec Max
Charge sur l'arbre Radiale : 2N ; Axiale : 2N
Vibration (endurance) Amplitude 0,75 mm, 10-50 Hz, 1 heure pour la direction X/Y/Z individuellement
Choc (endurance) 49/m/s2, trois fois pour la direction X, Y, Z individuellement
Matériau de l'arbre Acier inoxydable 304
Longueur du câble 150 mm
Coque Alliage d'aluminium
Paquet Boîte en carton
Poids net Environ 20g (avec emballage)
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 0
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 1
Guide de sélection du modèle
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 2
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 3

Utilisation du produit
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 4
  •

    •

Applications des encodeurs rotatifs :
--machine d'inspection des composants électroniques--Radar de pipeline
--Instrument de mesure d'image manuelle
--Banc d'essai complet de transmission hydraulique
--Alimentateur automatique de barres
--Engrais intelligent
--Moteurs asynchrones triphasés de levage et de métallurgie
--Climatiseur solaire
--Système d'essai de rotor d'induit
Emballage et expédition
Chaque encodeur unique est emballé dans un seul carton sûr avec une bulle de protection.
Ensuite, tous les encodeurs seront placés dans un carton plus grand pour préparer l'expédition.
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 5
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 6
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 7
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 8
Présentation de l'entreprise
ShanghaiHengxiangOptical Electronics Co.,Ltd, située à Shanghai, une ville internationale de Chine, créée en 2001, est une société de haute technologie de fabrication professionnelle, fournit la recherche et la fabrication, une entité intégrant la conception optique, mécanique et électronique. Maintenant, nous avons terminé la mise en place de la fabrication d'encodeurs. Après le développement pendant de nombreuses années, les encodeurs rotatifs ont maintenant 10 séries et plus de 100 sortes, tous deux vendus populairement dans le monde entier. Nos encodeurs rotatifs sont largement utilisés dans le domaine de l'automatisation, tels que les équipements de bureau, les équipements de conservation de l'eau, les équipements électriques, les machines textiles, les machines de menuiserie, les machines d'injection, les équipements de vulcanisation, les dispositifs médicaux, les machines CNC, les machines métallurgiques, les machines d'impression, les machines d'essai, les ascenseurs, les servomoteurs, les machines d'emballage, etc., et ont gagné la confiance et une grande réputation auprès des clients.
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 9
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 10
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 11

Nos services et notre force

* Réponse rapide une fois la demande de devis du client reçue
* Équipe d'ingénieurs professionnels, pour résoudre vos problèmes à tout moment
* Inspection stricte avant expédition
* Différents modèles d'encodeurs à sélectionner
* Délai de livraison court
* Norme de haute qualité
Rotatoire par accroissement solide de la machine 36ppr NPN PNP de robot de l'axe 2.5mm du petit encodeur S18 12
FAQ
Q : Quel est votre MOQ ?
R : 1 pièce
Q : Comment commander votre encodeur ?
R : Contactez-nous ou envoyez-nous un e-mail, nous vous répondrons dès que possible.
Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine à 100 % avec notre marque.
Q : Quelle est votre marque ?
R : HENGXIANG
Q : Pouvez-vous expédier le produit dans notre pays ?
R : Oui, veuillez indiquer votre destination et votre code postal, nous vérifierons immédiatement les frais de transport pour vous.
Q : Comment obtenir le dernier prix ?
R : Contactez-nous et indiquez-moi la sélection du modèle d'encodeur.
Q : Comment sélectionner un bon modèle d'encodeur ?
R : Un bon modèle d'encodeur est basé sur différentes applications et paramètres, vous pouvez nous contacter pour obtenir une assistance technique si vous avez des questions.
Q : Offrez-vous une assistance technique ?
R : Oui, nous avons un technicien professionnel qui peut résoudre tous vos doutes.
Q : L'usine peut-elle offrir un échantillon ?
R : Oui, un échantillon peut être fourni.
Q : Comment payer un échantillon ?
R : Actuellement, notre usine accepte T/T, carte de crédit, Paypal, Western Union ou espèces.
Q : Avez-vous des vidéos de vos produits ?
R : Oui, vous pouvez visiter notre page YOUTUBE pour les vidéos d'encodeurs.
Q : Quelle est votre politique de garantie des produits d'encodeur ?
R : 1 an de garantie de qualité et assistance technique à vie.
Q : Où puis-je télécharger le catalogue ou la fiche technique de l'encodeur ?
R : Vous pouvez visiter notre site Web officiel ou nous envoyer un e-mail directement pour obtenir les derniers fichiers.
