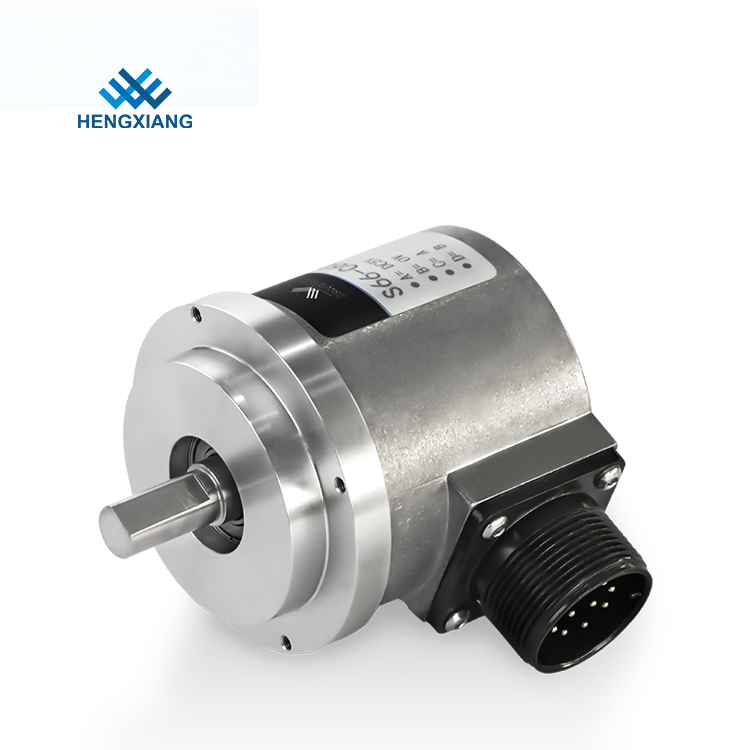

Encodeur à raster encodeurs incrémentiels arc solide 10 mm 23040ppr S66 encodeur à impulsion élevée
Pourquoi choisir HENGXIANG?.
* Réponse rapide une fois la demande de devis du client reçue
* Une équipe d'ingénieurs professionnels, pour résoudre vos problèmes à tout moment
* Inspection stricte avant expédition
* Différents modèles de codeurs à choisir
* Temps de réalisation court
* Norme de qualité élevée
Guide de sélection du modèle
Dimensions de fabrication
|
Les postes
|
Paramètres de base
|
|
Marque
|
HENGXIANG est une ville
|
|
Type de codeur
|
Codificateur supplémentaire
|
|
Diamètre extérieur
|
66 mm
|
|
Épaisseur
|
58 mm
|
|
Longueur de l'arbre
|
18 mm
|
|
Diamètre de l'arbre solide
|
8 mm (en forme de D)
|
|
Résolution
|
9;20;30;50;60;100;200;250;256;300;360;400;450;500;512;600;720;1000
|
|
1000;1024;1200;1250;1440;1800;2000;2048;2500;2880;3000;
|
|
3600;4000;4096;5000;5760;8192;10000;11520;16384;20000" 23040
|
|
Phase de sortie
|
Phase A+,B+,Z+,A-B-Z-
|
|
Voltage d'alimentation
|
DC5V; DC8 à 30V
|
|
Type de sortie
|
câble radial
|
|
prise radiale
|
|
Mode de sortie
|
Sortie de circuit ouvert du collecteur
|
|
Voltage de sortie
|
|
Sortie de traction-poussée
|
TTL ((DC5V)
Le débit de la tension est supérieur ou égal à:
|
|
|
|
|
|
|
Grade de protection
|
IP50 ; IP65
|
|
Longueur du câble
|
1M (la longueur du câble pourrait être ajoutée de manière appropriée par
|
|
nécessitent, mais doivent être payées individuellement)
|
|
Courant de consommation
|
100 mA au maximum
|
|
Fréquence de réponse maximale
|
300 KHz
|
|
Déplacement de l'eau
|
≤ 3% rms
|
|
Voltage de charge
|
≤ 30 V de courant continu
|
|
Résistance à l'isolation
|
Le système de régulation de l'énergie est utilisé.
|
|
Résistance à l'isolation
|
10MΩ
|
|
Le GND
|
Pas de connexion au codeur
|
|
Ratio marque à espace
|
45% à 55%
|
|
couple de démarrage
|
moins de 5x 10-3 N.m.
|
|
Le moment intermédiaire
|
moins de 3 x 10-6 kg.m2
|
|
Charge de l'arbre
|
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
|
|
VRA maximale
|
Pour les véhicules à moteur à commande autonome, le réglage de la fréquence de commande doit être effectué à l'aide d'un régulateur.
|
|
Portant la vie
|
1.5 ️ 109 tours à charge nominale ((100000 heures à 2500 tours par minute)
|
|
Température ambiante
|
Le système d'exploitation: -20 ′′+80°; le stockage: -25 ′′+85°
|
|
Humidité environnementale
|
Fonctionnement et stockage: 35 à 85% RH ((non condensé)
|
|
Vibration (résistance)
|
Amplitude 0,75 mm,5-55 Hz,2 heures pour les directions X, Y, Z individuellement
|
|
Une chaussette!
|
490 m/s2,11 ms trois fois pour les directions X, Y, Z individuellement
|
|
Matériau de l'arbre
|
d'acier inoxydable
|
|
Matériau de la coquille
|
Aluminium moulé sous pression
|
|
Longueur du câble
|
1000 mm ((cable avec blindage)
|
|
Certification
|
Pour la CE
|
|
le paquet
|
Boîte de carton
|
|
Poids net
|
Environ 370 g (avec l'emballage)
|
Questions fréquentes
Q1: Quelles sont nos forces?
A1: ※Assurance de la qualité -- Les produits ont passé les certifications faisant autorité de CE-ATC, ISO, QMS, etc. délivrées par les établissements d'essais tiers.
※Technologie de pointe -- avec une nouvelle technologie de recherche et développement de capteurs de haute précision et une équipe de conception professionnelle, améliorant constamment les performances, 21 ans de concentration sur la qualité,3 brevets d'inventions 17 brevets d'applications.
※Sur mesure - Avec des capacités techniques matures et une riche expérience de développement, nous pouvons adapter les codeurs pour différents besoins de précision dans divers équipements mécaniques.
※Service efficace - utiliser pleinement les ressources d'information environnementales existantes: planification unifiée, spécifications unifiées, construction unifiée, gain de temps et efficacité.
Q2: Que pouvons-nous faire pour vous?
A2:Nous pouvons vous fournir des services dans le domaine de l'ascenseur, du moteur, du CNC, du textile, du robot, du vent, du médical, des équipements de chaîne de montage et d'autres industries de technologie d'automatisation.
Q3: Comment choisir le bon modèle d'encodeur?
R3: Le bon modèle d'encodeur est basé sur différentes applications et paramètres, vous pouvez nous contacter pour un support technique si vous avez des questions.
Q4: Offrez-vous un soutien technique?
R4: Oui, nous avons un technicien professionnel qui peut résoudre tous vos doutes.
