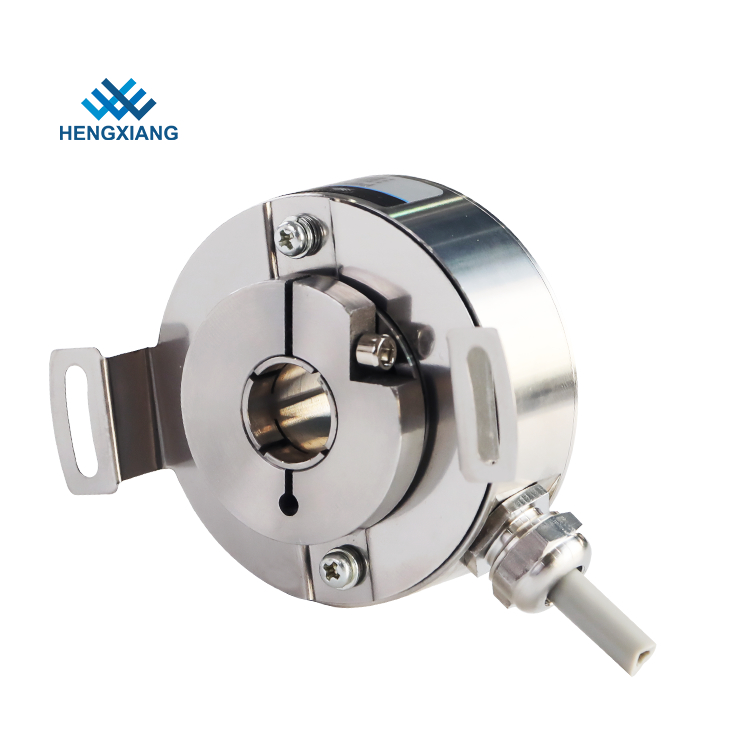

Un Codeur à arbre creux, également appelé Codeur rotatif, est un dispositif électromécanique qui convertit la position angulaire ou le mouvement d'un arbre ou d'un essieu en un code analogique ou numérique.
Il existe deux types principaux : absolu et incrémental (relatif).
La sortie des codeurs absolus indique la position actuelle de l'arbre, ce qui en fait des transducteurs d'angle.
La sortie des codeurs incrémentaux fournit des informations sur le mouvement de l'arbre, qui sont généralement traitées ailleurs en informations telles que la vitesse, la distance et la position.
Degré de protection
IP67
Phase de sortie
phase ±ABUVW
Application
Industrie textile, moteurs, machines d'emballage, lignes industrielles et même dans les industries à basse température.
Circuit de signal du codeur
1. Le collecteur ouvert NPN -- Le collecteur ouvert NPN (NPN) est une interface basée sur un circuit de sortie avec un transistor NPN.
Un collecteur ouvert est la connexion de collecteur non connectée d'un transistor NPN, dont l'émetteur est connecté à la terre et dont le collecteur est connecté à la sortie.
2. Sortie PNP
La sortie PNP est une interface basée sur un circuit de sortie avec un transistor PNP.
3. Sortie Push-Pull (HTL)
La logique transistor-transistor haute tension fonctionne avec une alimentation électrique comprise entre 10 et 30 V CC, 24 V CC étant le plus courant.
« Bas » est défini comme une sortie comprise entre 0 V et 3 V et « haut » comme entre VCC et VCC - 3,5 V.
4. Sortie TTL RS-422
Dans une logique transistor-transistor (TTL), l'état logique et l'amplification sont effectués par des transistors, d'où le nom.
La sortie TTL est alimentée soit avec une tension fixe de 5 V, soit avec une tension variable comprise entre 10 et 32 V. Pour cela, la plage basse est définie comme ≤ 0,4 V et la plage haute comme ≥ 2,4 V.
Paramètres de base
| Articles |
Paramètres de base |
| Marque |
HENGXIANG |
| Type de codeur |
Type incrémental |
| Diamètre extérieur |
50mm |
| Épaisseur |
27mm |
| Type d'arbre creux |
Arbre traversant |
| Diamètre de l'arbre creux |
10mm;12mm;14mm;15mm (en option) |
| Résolution |
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000 |
| Phase de sortie |
1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| Tension d'alimentation |
DC5V; DC8-30V |
| Type de sortie |
Câble radial |
| Mode de sortie |
F=Push-pull; C=TTL(DC5V) |
| E=HTL(DC8-30V) |
| Courant de consommation |
100mA Max; 120mA Max |
| Fréquence de réponse maximale |
100kHZ; 500kHZ; 600kHZ |
| GND |
non connecté au codeur |
| Couple de démarrage |
Moins de 9,8×10-3 N.m |
| Moment d'inertie |
Moins de 6,5×10-6 kg.m2 |
| Température ambiante |
Fonctionnement : -40~+90℃ (câble d'enroulement répétable : -10℃) ; Stockage : -45~+95℃ |
| Humidité ambiante |
Fonctionnement et stockage : 50~85 % HR (sans condensation) |
| Protection |
IP67 |
| Coque |
Acier inoxydable |
| Certification |
CE |
| paquet |
Boîte en carton |
| Poids net |
Environ 150g |
Avantage de l'usine de codeurs « HENGXIANG »
- Plus de 18 ans d'expérience dans la production de codeurs
- Plus de 20 ans d'expérience des ingénieurs
- Équipe de travail professionnelle
- Norme de haute qualité
- Temps de réponse rapide
- Certificat de brevet de modèle d'utilité
- Propre marque et marque unique
- Certification CE pour tous les modèles
- Date de livraison rapide
- Inspection complète à 100 % avant expédition
