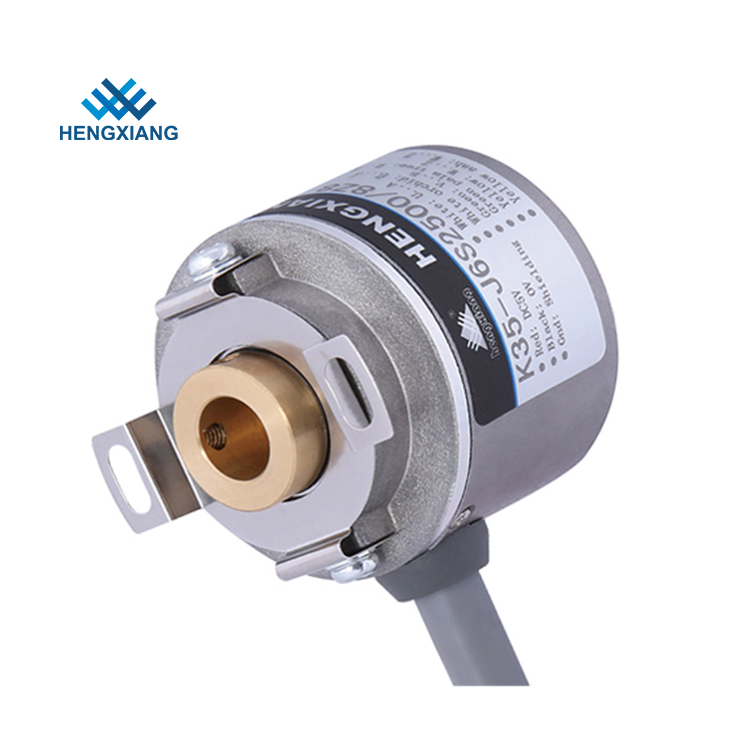

Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder

Encodeur rotatoire de TTL de signaux de moteur servo d'encodeur d'axe rotatoire par accroissement de cavité

Produits - Encodeur rotatoire de moteur servo
  • Surligner

    Encodeur rotatoire par accroissement de moteur servo

    ,

    Encodeur rotatoire de TTL d'axe creux

    ,

    Encodeur rotatoire de TTL de trou borgne

  • Type d'encodeur
    Encodeur par accroissement
  • Diamètre externe
    35mm
  • Épaisseur
    35mm
  • Dimensions d'installation
    29mm
  • Type creux d'axe
    trou borgne
  • Diamètre creux d'axe
    Diamètre creux d'axe
  • Résolution
    30 ; 36 ; 50 ; 60 ; 100 ; 200 ; 250 ; 256 ; 300 ; 360 ; 400 ; 450 ; 500 ; 512 ; 600 ; 1000
  • Phase de sortie
    Phase A+, B+, Z+, A, b, z, U+, V+, W+, u, v, W
  • Lieu d'origine
    Changhaï, Chine
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    Encodeur rotatoire creux par accroissement de TTL d'encodeur d'axe de rechange K35 des signaux ERN11
  • Quantité de commande min
    1 encodeur pour commencer la commande
  • Prix
    negotiable
  • Détails d'emballage
    chacun 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    D/A, D/P, T/T, Western Union, carte de crédit, Master Card, Paypal, etc.
  • Capacité d'approvisionnement
    morceaux 100K par an

Encodeur rotatoire de TTL de signaux de moteur servo d'encodeur d'axe rotatoire par accroissement de cavité

  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
Obtenir le prix Contactez

Encodeur rotatoire creux par accroissement de TTL d'encodeur d'axe de rechange K35 des signaux ERN1123 200001L70-FU avec l'incidence intégrale





Numéro de la pièce de l'encodeur un certain K35
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000

Spécifications pour l'encodeur du moteur K35 servo

Articles Paramètres de base
Marque HENGXIANG
Type d'encodeur Encodeur par accroissement
Diamètre externe 35mm
Épaisseur 35mm
Dimension d'installation 40mm (plat 35T40 de ressort) ; 29mm (35T29)
Type creux d'axe trou borgne
Diamètre creux d'axe 6mm, 8mm ; 10mm
Résolution 30 ; 36 ; 50 ; 60 ; 100 ; 200 ; 250 ; 256 ; 300 ; 360 ; 400 ; 450 ; 500 ; 512 ; 600 ; 1000 ; 1024 ; 1200 ; 2000 ; 2048 ; 2500 ; 4096 ; 5000
1000/4 ; 1000/6 ; 1000/8 ; 1024/4 ; 1024/6 ; 1024/8 ; 2000/4 ; 2000/6 ; 2000/8 ; 2048/4 ; 2048/6 ; 2048/8 ; 2500/4 ; 2500/6 ; 2500/8 ; 4096/4 ; 4096/6 ; 4096/8 ; 5000/4 ; 5000/6 ; 5000/8
Phase de sortie Phase A+, B+, Z+, A, b, z, U+, V+, W+, u, v, W
Tension d'alimentation DC5V ET DC8--30V
Force d'isolation AC500V 60s
Résistance d'isolation 10MΩ
LA terre ne pas se relier à l'encodeur
Marque au rapport d'espace 45% à 55%
commencer le couple moins que 5.9x 10-3 N.m
Moment d'Intertia moins que 1x 10-6kg.m2
Charge d'axe 30N radial ; 20N axial
Tour supérieur 5000RPM
Rapport de la vie 1.5x109 revs à la charge évaluée (100000hours à 2500RPM)
La température environnementale Opération : - 20 ~+80° ; stockage : - 25 ~+90°
Humidité environnementale Opération et stockage : 35-85%RH (sans condensation)
Vibration (supportez) Amplitude 0.75mm, 5-55Hz, 2 heures pour gyroscopique individuellement
Chaussette (supportez) 490m/s2, Mme 11 trois fois pour X, Y, direction de Z individuellement
Shell Material meurent la fonte d'aluminium
Certification CE
paquet Boîte de carton
Poids net Au sujet de 100g (avec le paquet)

Encodeur rotatoire de TTL de signaux de moteur servo d'encodeur d'axe rotatoire par accroissement de cavité 0

Encodeur rotatoire de TTL de signaux de moteur servo d'encodeur d'axe rotatoire par accroissement de cavité 1

Notre avantage

· Sur 18 ans d'encodeur d'expérience de production

· Plus de 20 ans ont éprouvé des ingénieurs

· Équipe travaillante professionnelle

· Norme de haute qualité

· Temps de réponse rapide

· Modèle d'utilité Patent Certificate

· Propre marque et marque unique

· Certification de la CE pour tous les modèles

· Date de livraison rapide

· pleine inspection de 100% avant expédition


Capacité de production d'encodeur d'usine
5000 morceaux par mois
-------- Chaîne de production capacité
50000 morceaux par an
--------Unités réelles produites (année précédente)

Conditions de paiement :
1. T/T, union occidentale, carte de crédit, Paypal, etc.
2. 3-5 jours ouvrables après que paiement reçu
3. les encodeurs seront une fois prêts embarqué

Sujets ayant besoin d'attention
1. doit choisir la tension d'alimentation électrique : DC5V ou DC8-30V
2. doit choisir le numéro de type de plat de ressort lame si vous choisissez l'encodeur d'axe creux
3. Veuillez conseiller le de vitesse de moteur (T/MN) que vous réellement pour employer
4. Si vous avez n'importe quelles autres conditions, fournissez svp le paramètre de détail
Encodeur rotatoire de TTL de signaux de moteur servo d'encodeur d'axe rotatoire par accroissement de cavité 2
