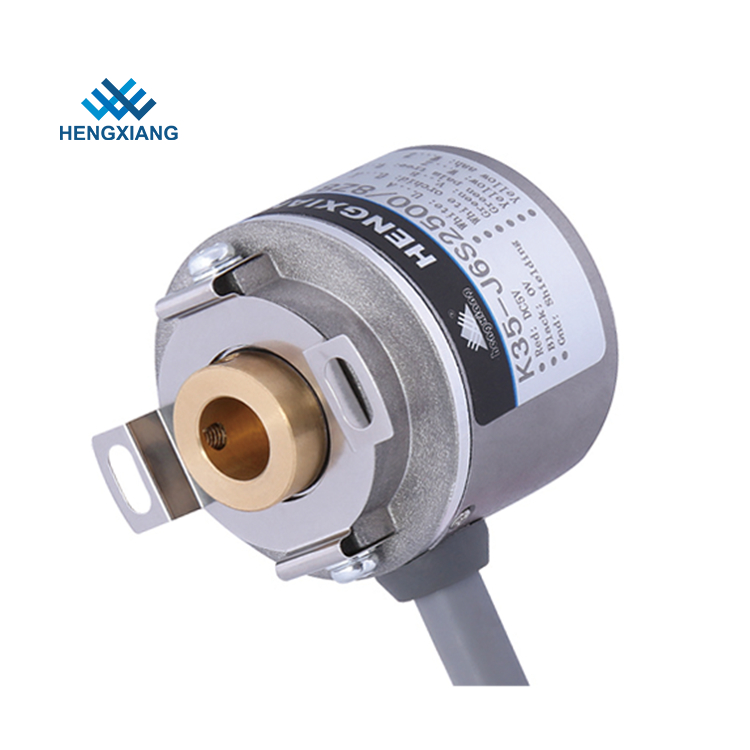

Encodeur rotatif de petite taille K35, trou borgne de 6 mm, résolution 2500 et 4 pôles pour servomoteur
Nos arguments de vente
Caractéristiques de base de l'encodeur K35
Type d'encodeur : Encodeur incrémental
Diamètre extérieur : 35 mm
Dimension d'installation : 40 mm (plaque à ressort 35T40) ; 29 mm (35T29)
Type d'arbre creux : trou borgne
Diamètre de l'arbre creux : 6 mm, 8 mm ; 10 mm
Phase de sortie : Phase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W-
Tension d'alimentation : DC5V & DC8--30V
Caractéristiques de l'encodeur de la série K35
| Articles | Paramètres de base |
| Marque | HENGXIANG |
| Tension d'alimentation | DC5V & DC8--30V |
| Type de sortie | Câble sortant du côté |
| Mode de sortie | NPN/PNP (Sortie collecteur ouvert) |
| Sortie de tension | |
| Sortie push-pull | |
| Entraînement de ligne (26LS31) TTL | |
| Entraînement de ligne (DC8-30V) HTL | |
| TTL (DC5V) phase ABZ sont en phase arrière UVW | |
| Degré de protection | IP50 |
| Longueur du câble | 500 mm |
| Courant de consommation | 100mA MAX |
| Fréquence de réponse maximale | 300KHZ |
| Onde admissible | ≤3%rms |
| Tension de charge | ≤DC30V |
| Résistance d'isolement | AC500V 60s |
| Résistance d'isolement | 10MΩ |
| GND | non connecté à l'encodeur |
| Rapport Mark to Space | 45% à 55% |
| Couple de démarrage | moins de 5,9x 10-3 N.m |
| Moment d'inertie | moins de 1x 10-6kg.m2 |
| Charge sur l'arbre | Radiale 30N ; Axiale 20N |
| RPM maximum | 5000RPM |
| Durée de vie des roulements | 1,5x109 tours à charge nominale (100000 heures à 2500RPM) |
| Température ambiante | Fonctionnement : -20 ～+80° ; stockage : -25 ～+90° |
| Humidité ambiante | Fonctionnement et stockage : 35-85%HR (sans condensation) |
| Vibration (endurance) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour les trois axes individuellement |
| Choc (endurance) | 490 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement |
| Matériau de la coque | Aluminium moulé sous pression |
| Certification | CE |
| Emballage | Boîte en carton |
| Poids net | Environ 100g (avec emballage) |
Capacité de production d'encodeurs en usine
5000 pièces par mois
-------- Capacité de la chaîne de production
50000 pièces par an
--------Unités réelles produites (année précédente)
Pourquoi nous choisir ?
Marque HENGXIANG -- Le partenaire de confiance
Approuvé CE -- qualité de produit avantageuse ;
Livraison rapide -- forte capacité de stock de produits ;
L'usine fournit directement un prix compétitif ;
Service unique -- pour une expérience d'achat efficace ;
Conception OEM acceptée -- conception personnalisée, votre propre marque acceptée.
Date de production
3 à 5 jours ouvrables pour l'échantillon après paiement intégral
7 à 15 jours pour la production de masse après paiement intégral
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
