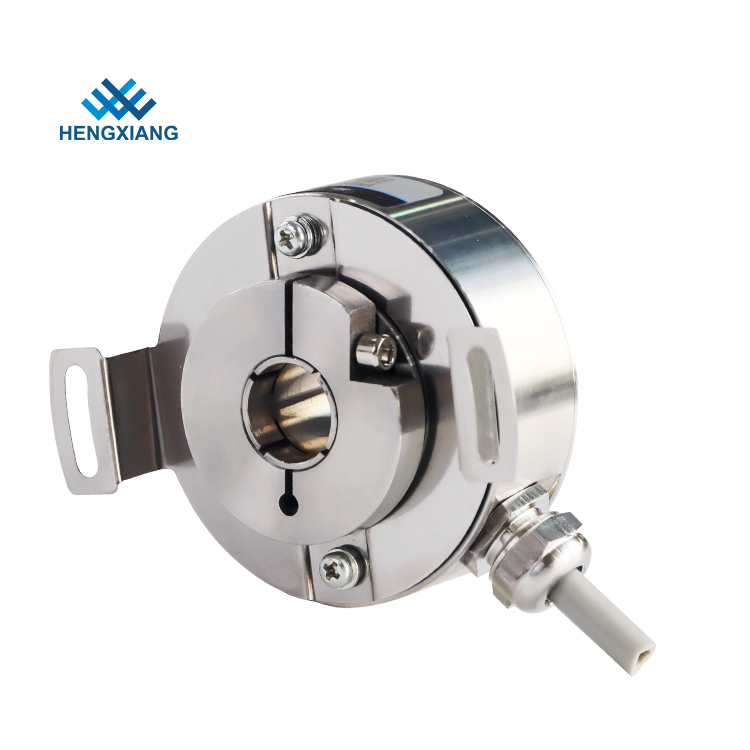

Encodeur en acier inoxydable PGK50 1024ppr Encodeur rotatif incrémental niveau de protection IP67 encodeur de servomoteur
| Articles | Paramètres de base |
| Marque | HENGXIANG |
| Type d'encodeur | Type incrémental |
| Diamètre extérieur | 50mm |
| Épaisseur | 27mm |
| Type d'arbre creux | Arbre traversant |
| Diamètre de l'arbre creux | 10mm;12mm;14mm;15mm (optionnel) |
| Résolution | 1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000 |
| Phase de sortie | 1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| Tension d'alimentation | DC5V; DC8-30V |
| Type de sortie | Câble radial |
| Mode de sortie | F=Push-pull; C=TTL(DC5V) |
| E=HTL(DC8-30V) | |
| Courant de consommation | 100mA Max; 120mA Max |
| Fréquence de réponse maximale | 100kHZ; 500kHZ; 600kHZ |
| GND | non connecté à l'encodeur |
| Couple de démarrage | Moins de 9.8×10-3 N.m |
| Moment d'inertie | Moins de 6.5×10-6 kg.m2 |
| Température ambiante | Fonctionnement : -40~+90℃ (câble d'enroulement répétable : -10℃) ; Stockage : -45~+95℃ |
| Humidité ambiante | Fonctionnement et stockage : 50~85%HR (sans condensation) |
| Protection | IP67 |
| Coque | Acier inoxydable |
| Certification | CE |
| Emballage | Boîte en carton |
| Poids net | Environ 150g |
Principe de l'encodeur
Un encodeur rotatif incrémental fournit une certaine quantité d'impulsions par révolution. Plus ce nombre de PPR est élevé, plus l'angle entre chaque impulsion est petit. Ce nombre de PPR est fixe pour les encodeurs incrémentaux ordinaires. Les encodeurs incrémentaux programmables peuvent ajuster cette valeur à un nombre souhaité par une modification logicielle.
Aujourd'hui, la plupart des encodeurs incrémentaux ont un pilote de sortie Push-Pull (HTL) ou RS422 (TTL), ceux-ci ont remplacé la plupart des anciens circuits de sortie comme Collecteur Ouvert NPN, Collecteur Ouvert PNP, Sortie de Tension.
Les circuits Push-Pull (HTL), également connus sous le nom de Totem Pole, fournissent un niveau de signal qui correspond à la tension d'alimentation appliquée. La tension d'alimentation varie généralement de 8 à 30 VDC.
Avec des connexions appropriées, vous pouvez utiliser l'interface Push Pull pour remplacer les véritables circuits à collecteur ouvert en utilisant une diode externe connectée de manière à limiter la direction du courant pour les circuits RS422 (TTL) qui fournissent un niveau de signal constant de 5 V qui ne dépend pas de la tension d'alimentation. Deux plages de tension d'alimentation peuvent être sélectionnées : De 4,75 à 5,5 VDC (peut être utilisé pour remplacer les pilotes de sortie à collecteur ouvert) ou de 8 à 30 VDC. En utilisant des signaux différentiels, la sortie est entièrement conforme à la norme RS422.
Date de production
1. pour 1 à 10 échantillons : 3 à 5 jours ouvrables
2. pour une production de masse de 20 à 50 : 7 à 10 jours ouvrables
3. pour plus de 100 pièces, la production sera discutée avec les clients et expédiée à temps
Conditions depaiement :
1. T/T, Western Union, carte de crédit, Paypal, etc.
2. 3 à 5 jours ouvrables après réception du paiement
3. Les encodeurs seront expédiés une fois prêts
Expédition
Les marchandises peuvent être expédiées via TNT, FedEx, UPS, DHL, EMS, etc.
Vous pouvez sélectionner l'express en fonction de vos besoins si vous êtes un collecteur de fret
Si vous n'avez pas de compte de messagerie, nous vérifierons et trouverons un express le moins cher et le plus sûr pour vous.
Notre usine a 30% de réduction avec la plupart des sociétés de messagerie, donc le prix pourrait être aussi bas que possible.
Plus d'informations
Si vous recherchez plus d'informations sur notre usine ou sur nos produits, veuillez nous contacter ou nous envoyer un e-mail dès maintenant, nous vous répondrons dès que possible.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
