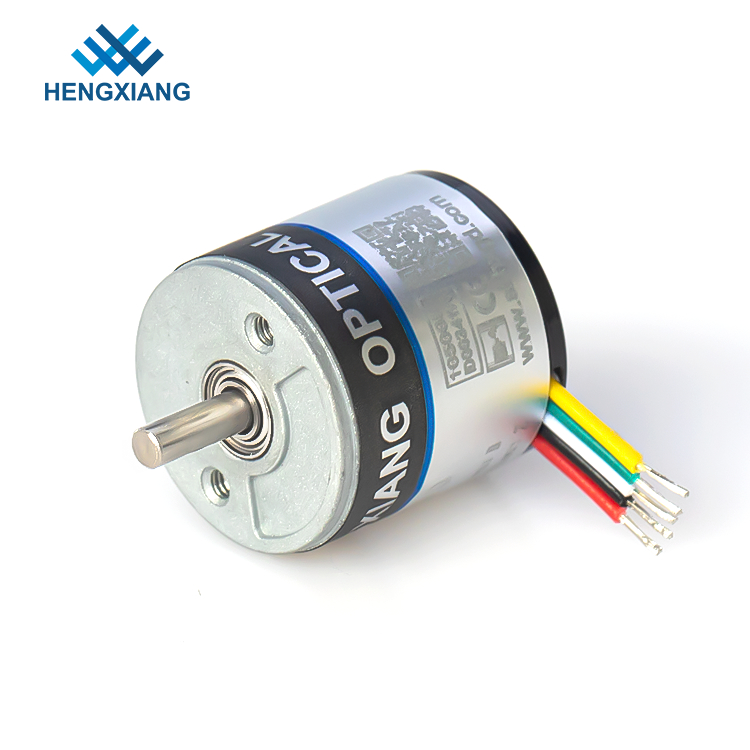

Résolution rotatoire de la phase 360 de l'encodeur ABZ du diamètre 18mm de miniature solide externe de l'axe 2.5mm
Sujets ayant besoin d'attention
1. Doit choisir la tension d'alimentation électrique : DC5V ou DC8-30V
2. Doit choisir le numéro de type de plat de ressort lame si vous choisissez l'encodeur d'axe creux
3. Veuillez conseiller le de vitesse de moteur (T/MN) que vous réellement pour employer
4. Si vous avez n'importe quelles autres conditions, fournissez svp les paramètres de détail
Nos arguments de vente
Table de paramètre par accroissement de l'encodeur S18
Marque | HENGXIANG |
Dimensions externes | Diamètre externe : 18mm |
Épaisseur : 18mm | |
Diamètre solide d'axe : ⌀2.5mm | |
Résolution | 36 ; 50 ; 60 ; 100 ; 200 ; 250 ; 256 ; 360 ; 400 ; 500 ; 512 ; 720 ; 800 ; 1000 ; 1024 ; 1440 ; 1600 |
Phase de sortie | Phase A, B, Z |
Tension d'alimentation | DC5V ; DC8-30V |
Type de débouché | Câble de côté |
Câble de dos | |
Mode sortie | Sortie de circuit ouvert de collecteur (NPN &PNP) |
La température environnementale | Température de fonctionnement : -20~+80° (cing non) |
Température de stockage : -25~+85° (non glaçage) | |
Humanité environnementale | Opération et stockage : 35~85%RH (sans condensation) |
Fréquence supérieure de réponse | 100kHz maximum |
Vibration (supportez) | Amplitude 0.75mm, 10-50Hz, 1 heure pour la direction de X/Y/Z individuellement |
Choquez (supporter) | 49/m/s2, trois fois pour X, Y, direction de Z individuellement |
Matériel d'axe | acier inoxydable 304 |
Longueur de câble | 150mm |
Shell | alliage d'aluminium |
Paquet | Boîte de carton |
Poids net | Au sujet de 20g (avec le paquet) |
Certification | CE |
Catalogue d'encodeur
Si vous avez déjà choisi le modèle d'encodeur que vous allez commander, svp envoyez-nous directement ou entrez en contact avec le service en ligne en ce moment pour obtenir le dernier catalogue.
Mais si vous devez toujours avoir n'importe quels doutes sur choisir un bon numéro de type d'encodeur, vous êtes également libre pour nous contacter pour obtenir le catalogue relatif.
Date de production
3-5 jours ouvrables pour l'échantillon après plein payé
7-15 jours pour la production en série après plein payé
Méthode d'opération d'encodeur
les encodeurs les plus par accroissement oday ont un va-et-vient (HTL) ou le conducteur de la sortie RS422 (TTL), ceux-ci ont remplacé la plupart des circuits de sortie plus anciens comme le collecteur ouvert NPN, le collecteur ouvert PNP, sortie de tension.
Les circuits (HTL) va-et-vient, également connus sous le nom de totem Polonais, fournissent un niveau de signal qui correspond à la tension d'alimentation appliquée. La tension d'alimentation s'étend typiquement de 8 à 30 volts continu.
Avec les connexions appropriées que vous pouvez employer l'interface va-et-vient pour remplacer de véritables circuits ouverts de collecteur à l'aide d'une diode externe reliée d'une manière de limiter la direction du courant pour les circuits RS422 (TTL) fournissez un niveau de signal constant de 5 V qui ne dépend pas de la tension d'alimentation. Deux gammes de tension d'alimentation peuvent être choisies : De 4,75 à 5,5 volts continu (peut être employé pour remplacer des conducteurs de sortie de collecteur ouvert) ou de 8 à 30 volts continu. Employant des signaux de différentiel la sortie se conforme entièrement à la norme RS422.
Les sorties différentielles ont la capacité la plus élevée de réponse en fr3quence et la meilleure immunité de bruit. Pour assurer à ceci le récepteur devrait également être un différentiel.
Remplacement des conducteurs plus anciens de sortie
