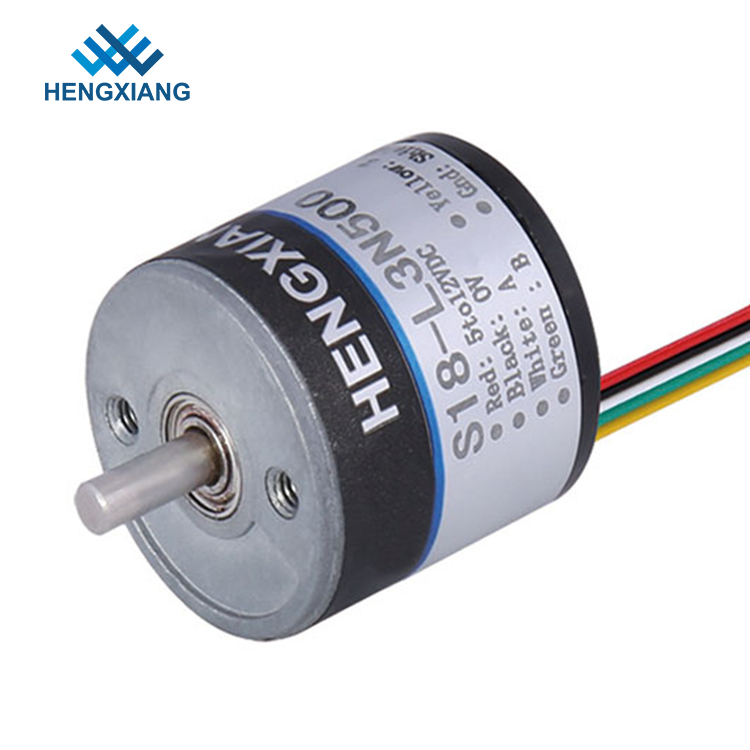

Phase 1600 rotatoire miniature de l'encodeur ab de la résolution S18 NPN produite pour le moteur subminiature
-
Surligner
encodeur optique miniature
,encodeur rotatoire simple
-
Diamètre externe18mm
-
Epaisseur18mm
-
Diamètre solide d'axe2.5mm
-
Phase de sortieMettez A en phase, B, Z
-
Tension d'alimentationDC5V ; DC8-30V
-
Matériau de l'arbreinox 304
-
Mode sortieCircuit ouvert de collecteur produit (NPN &PNP)
-
Poids netAu sujet de 20g (avec le paquet)
-
Lieu d'origineChanghaï, Chine
-
Nom de marqueHENGXIANG
-
CertificationCE,ISO9001
-
Numéro de modèleMini encodeur S18 rotatoire
-
Quantité de commande minencodeur 1pcs pour commencer l'ordre
-
Prixnegotiable
-
Détails d'emballagechaque 1 morceau a été emballé dans la boîte simple de carton
-
Délai de livraison3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
-
Conditions de paiementD/A, D/P, T/T, Western Union, carte de crédit, Master Card, Paypal, etc.
-
Capacité d'approvisionnement100K rapièce par an
Phase 1600 rotatoire miniature de l'encodeur ab de la résolution S18 NPN produite pour le moteur subminiature
S18 la phase rotatoire miniature NPN de l'encodeur ab a produit le mini axe 1600 de taille de résolution 2.5mm pour le moteur subminiature
L'information de base de produit du mini encodeur S18
Épaisseur de corps d'encodeur 18mm
Diamètre solide 2.5mm d'axe, avec la forme de D
Longueur 7mm d'axe
Diamètre size12mm d'installation
Tension d'alimentation électrique 5V ou 8-30V
Le signal de sortie de circuit : NPN&PNP
Détection de base : photoélectrique
Impulsion par tour : 250ppr-1600ppr
5000rpm de vitesse de moteur maximum
Catégorie de niveau IP50 de protection
Débouché de câble plat
Caractéristiques de détail
| Marque | HENGXIANG |
| Dimensions externes | Diamètre externe : 18mm |
| Épaisseur : 18mm | |
| Diamètre solide d'axe : ⌀2.5mm | |
| Résolution | 36 ; 50 ; 60 ; 100 ; 200 ; 250 ; 256 ; 360 ; 400 ; 500 ; 512 ; 720 ; 800 ; 1000 ; 1024 ; 1440 ; 1600 |
| Phase de sortie | Mettez A en phase, B, Z |
| Tension d'alimentation | DC5V ; DC8-30V |
| Type de débouché | Câble de côté |
| Câble de dos | |
| Mode sortie | Circuit ouvert de collecteur produit (NPN &PNP) |
| La température environnementale | Température de fonctionnement : -20~+80° (non glaçage) |
| Température de stockage : -25~+85° (non glaçage) | |
| Humanité environnementale | Opération et stockage : 35~85%RH (sans condensation) |
| Fréquence supérieure de réponse | 100kHz maximum |
| Rev supérieur | 5000rpm |
| Catégorie de protection | IP50 |
| Courant de consommation | 50mA maximum |
| Temps d'automne de hausse | 100nsec maximum |
| Charge d'axe | Radiel : 2N ; Axial : 2N |
| Vibration (supportez) | Amplitude 0.75mm, 10-50Hz, 1 heure pour la direction de X/Y/Z individuellement |
| Choc (supportez) | 49/m/s2, trois fois pour X, Y, direction de Z individuellement |
| Matériel d'axe | acier inoxydable 304 |
| Longueur de câble | 150mm |
Principe d'encodeur
Le degré mécanique est la rotation réelle de l'axe en degrés. Le degré électrique est employé pour les signaux électriques. Le moment exigé pour accomplir une tension alternative/cycle actuel est défini en tant que 360 degrés électriques (el°). Pour les encodeurs par accroissement, un cycle est égal à une impulsion complète. Avec un PPR indiqué le degré électrique peut être converti en degré mécanique pour n'importe quel encodeur par accroissement.
Chaque el° 90 l'encodeur par accroissement produit un bord de montée ou en baisse sur « A » ou « B » produit qui peuvent être interprétés comme compte. Si un encodeur produit 1000 PPR, un compteur peut interpréter 4000 comptes (4 comptes chaque impulsion).
Paquet
Chaque encodeur simple est emballé dans un carton sûr simple avec la bulle protectrice.
Alors tous les encodeurs seront mis dans un plus grand carton pour préparer l'expédition.
Au sujet de notre usine
- Posséder la marque de l'encodeur de « HENGXIANG »
- A ISO9001 : Certificat 2000 de système de gestion de la qualité et certification de la CE
- L'invention brevette cinq et le modèle d'utilité brevette cinq
- Nouveau et de pointe d'accomplissements de transformation projet de Changhaï passé.
- Notre cible : L'exigence du client de réunion, créant la valeur sociale, les clients servants attentivement et la réalisation avantageuse pour les deux parties.
- Situé dans la ville de Changhaï
- 20-30 travailleurs expérimentés
Question au sujet des encodeurs ou de notre usine avant la commande
Q : Où est votre usine ?
A : Notre usine est située sur la ville de Changhaï.
Q : Est-ce que je peux payer une visite à votre usine ?
A : Oui, vous que nous souhaitons la bienvenue pour visiter notre usine à tout moment si commode.
Q : De quelle longueur est-il votre délai de livraison ?
A : Habituellement 3 jours ouvrables pour l'échantillon, 7-15 jours pour la production en série,
La date de production est selon la quantité d'ordre.
Q : Quel est le plus de haute résolution de vos produits d'encodeur ?
A : Le plus de haute résolution est 80000ppr, vous peut nous envoyer pour plus d'information.
Q : Votre encodeur peut-il être adapté aux besoins du client ?
A : Oui, notre encodeur peut être adapté aux besoins du client selon vos conditions,
Q : Examinez-vous votre produit d'encodeur avant expédition ?
A : Oui, nous 100% examinons et examinons chaque morceau avant qu'embarquant pour s'assurer le travail bien sur votre dispositif.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
