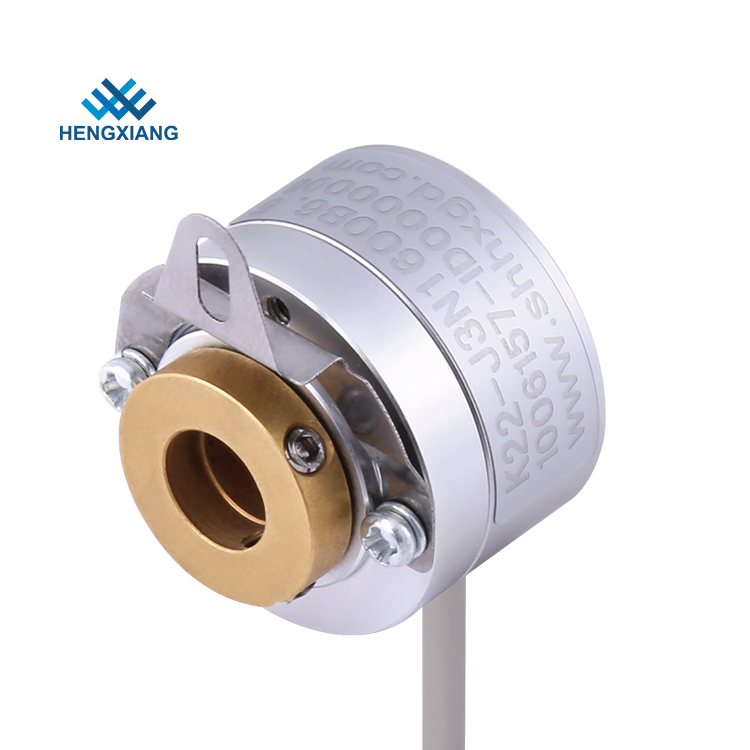

External Diameter 22mm Miniature Rotary Encoder K22 Differential Output Slew Speed 5000rpm

La sortie différentielle rotatoire miniature externe de l'encodeur K22 du diamètre 22mm a massacré la vitesse 5000rpm

  • Surligner

    Petit encodeur rotatoire

    ,

    encodeur optique miniature

  • Type d'encodeur
    encodeur par accroissement
  • Diamètre externe
    22mm
  • Diamètre creux d'axe
    4mm ; 5mm, 6mm, 6.5mm
  • Fréquence supérieure de réponse
    300KHZ
  • Dimension d'installation
    R12mm, plat 22T24 de ressort
  • Tension d'alimentation
    DC5V ; DC8-30V
  • Charge d'axe
    2N radial ; 2N axial
  • Matériel de Shell
    En alliage d'aluminium
  • Lieu d'origine
    Shanghai, Chine
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    Mini encodeur K22
  • Quantité de commande min
    encodeur 1pcs pour commencer l'ordre
  • Prix
    negotiable
  • Détails d'emballage
    chaque 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    D/A, D/P, T/T, Western Union, carte de crédit, Master Card, Paypal, etc.
  • Capacité d'approvisionnement
    100K rapièce par an

La sortie différentielle rotatoire miniature externe de l'encodeur K22 du diamètre 22mm a massacré la vitesse 5000rpm

La sortie différentielle externe rotatoire miniature du diamètre 22mm de l'encodeur K22 a massacré la vitesse 5000rpm



Au sujet de notre usine

  • Posséder la marque de l'encodeur de « HENGXIANG »
  • A ISO9001 : Certificat 2000 de système de gestion de la qualité et certification de la CE
  • L'invention brevette cinq et le modèle d'utilité brevette cinq
  • Nouveau et de pointe d'accomplissements de transformation projet de Changhaï passé.
  • Notre cible : L'exigence du client de réunion, créant la valeur sociale, les clients servants attentivement et la réalisation avantageuse pour les deux parties.
  • Situé dans la ville de Changhaï
  • 20-30 travailleurs expérimentés



Description rapide

Tour de dessus : 5000r T/MN

Courant de consommation : 100mA MAX

Fréquence supérieure de réponse : 300KHZ

Temps d'automne de hausse : 1usec maximum (câble de 1000mm)

commencer le couple : moins que 5x 10-4 N.m

Moment d'Intertia : moins que 1x 10-6kg.m2

Charge d'axe : 2N radial ; 2N axial

Dimension d'installation : R12mm, plat 22T24 de ressort



Caractéristiques de détail

Articles Paramètres de base
Marque HENGXIANG
Type d'encodeur Encodeur par accroissement
Diamètre externe 22mm
Épaisseur 18mm
Dimension d'installation R12mm, plat 22T24 de ressort
Type creux d'axe trou borgne
Diamètre creux d'axe 4mm ; 5mm, 6mm, 6.5mm
Résolution 250 ; 256 ; 360 ; 400 ; 500 ; 512 ; 720 ; 800 ; 1000 ; 1024 ; 1440 ; 1600
Phase de sortie Mettez A en phase, B, Z
Tension d'alimentation DC5V ; DC8-30V
Type de débouché Câble de côté
Câble de dos
Mode sortie Circuit ouvert de collecteur produit (NPN &PNP)
TTL (DC5V)
HTL (DC8-30V)
Catégorie de protection IP50
Matériel de Shell alliage d'aluminium
Certification CE
paquet Boîte de carton
Poids net Au sujet de 35g (avec le paquet)



Notre service

  • Question de la citation du client une fois reçu rapide de réponse
  • Équipe professionnelle d'ingénieur, pour résoudre vos problèmes à tout moment
  • Strictement inspection avant expédition
  • Divers modèles d'encodeur à choisir
  • Délai d'exécution court
  • Norme de haute qualité



La sortie différentielle rotatoire miniature externe de l'encodeur K22 du diamètre 22mm a massacré la vitesse 5000rpm 0



THÉORIE DE TECHNOLOGIE D'ENCODEUR

Un encodeur rotatoire par accroissement produit des impulsions par révolution. Le plus haut ce nombre de PPR, plus l'angle entre chaque impulsion est petit. Ce nombre de PPR est fixe pour les encodeurs par accroissement ordinaires. Les encodeurs par accroissement programmables peuvent ajuster cette valeur sur un nombre désiré par un changement de logiciel.

Aujourd'hui la plupart des encodeurs par accroissement ont un va-et-vient (HTL) ou le conducteur RS422 (TTL) produit, ceux-ci ont remplacé la plupart des circuits de sortie plus anciens comme le collecteur ouvert NPN, le collecteur ouvert PNP, sortie de tension.

Les circuits (HTL) va-et-vient, également connus sous le nom de totem Polonais, fournissent un niveau de signal qui correspond à la tension d'alimentation appliquée. La tension d'alimentation s'étend typiquement de 8 à 30 volts continu.



Avec les connexions appropriées que vous pouvez employer l'interface va-et-vient pour remplacer de véritables circuits ouverts de collecteur à l'aide d'une diode externe reliée d'une manière de limiter la direction du courant pour les circuits RS422 (TTL) fournissez un niveau de signal de la constante 5 V qui ne dépend pas de la tension d'alimentation. Deux gammes de tension d'alimentation peuvent être choisies : De 4,75 à 5,5 volts continu (peut être employé pour remplacer des conducteurs de sortie de collecteur ouvert) ou de 8 à 30 volts continu. Utilisant les signaux différentiels la sortie se conforme entièrement à la norme RS422.



Un certain numéro de type relatif de l'encodeur K22

K22-J 3 N 250 B4

K22-J 3 NH 256 B5

K22-L 1 N 360 B5

K22-L 6 C 720 B6

K22-J 2 N 512 B6.5

K22-L 3 NH 1000 B6

K22-L 6 C 1024 B4

K22-J 6 E 1600 B6.5
