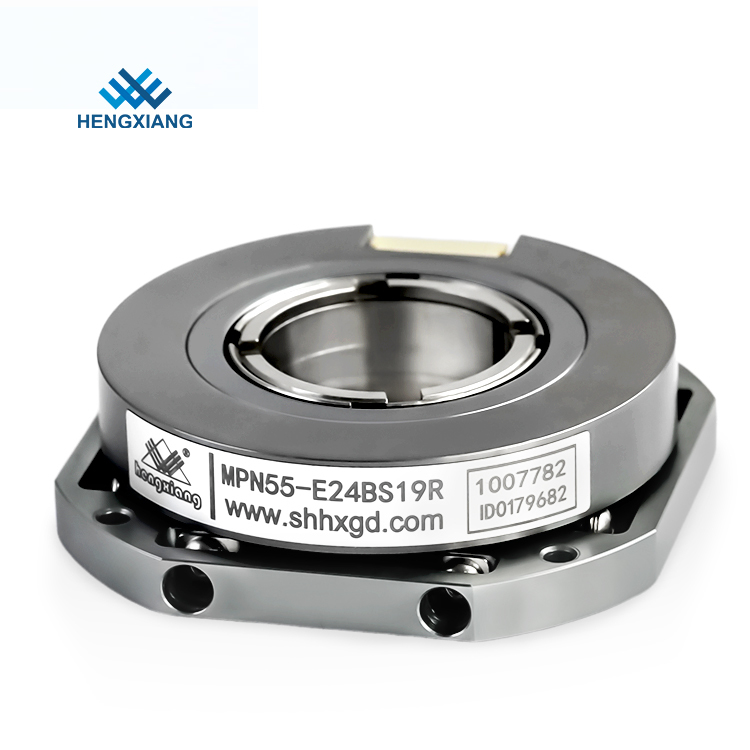

Encodeur robot absolu à bride rotative multi-tours 16bits 32bits SSI 15mm creux MPN55
Codeur absolu :
L'encodeur absolu est le capteur qui produit directement le numérique, il y a plusieurs disques de code concentriques le long de la direction radiale sur son disque de code circulaire, il y a des secteurs translucides et non translucides sur chaque canal composés les uns des autres, les arborescences de secteurs des canaux de code adjacents sont double relation, le nombre de canaux de code sur le disque de code est le nombre de bits de son numérique binaire, d'un côté du disque de code se trouve la source lumineuse.
1. Caractéristique :Bridecodeur, type absolu,multi-tours,arbre creux, codeur SSI,
fournisseur chinois d'encodeur de haute qualité à Shanghai.
2. Candidature :Servomoteur moteur,robot et autres automatisations industrielles.
3. Paramètres importants :
Articles
|
Paramètres de base
|
Marque
|
Hengxiang
|
Type d'encodeur
|
Codeur absolu
|
Diamètre extérieur
|
55mm (bride de montage 65mm)
|
Épaisseur
|
15mm
|
Type arbre creux
|
À travers le trou
|
Diamètre de l'arbre creux
|
14 mm;15 mm;19 mm;20mm;24mm
|
Résolution
|
monotour : 17 bits, 19 bits, 20 bits, 22 bits, 24 bits
|
multi-tour : 1716=17+16Bit, 1916=19+16Bit,
|
2016 = 20 + 16 bits, 2216 = 22 + 16 bits, 2416 = 24 + 16 bits
|
Interface
|
E=SM08B-GHS-TB ;J=câble radial
|
Communication
|
B = BISS-C;S=SSI
|
Connexion électrique
|
R=RS-485
|
Mode de sortie
|
M=multi-tour
|
S=monotour
|
Principe de balayage
|
Code de réseau réfléchissant
|
Précision
|
±80"
|
Vitesse de réponse
|
Action normale : 6000min-1
|
Bruit du signal de position RMS
|
±2@18 bits/r
|
Fréquence d'horloge de communication
|
≤10MHz(BISS) ou ≤ 5MHz(SSI)
|
Heure de départ
|
valeur typique : 13ms
|
Période d'échantillonnage de la position absolue
|
≤75ns
|
Vitesse admissible
|
≤32200 r/min (limité par la limite de vitesse mécanique)
|
Câble
|
Câble différentiel à paires torsadées
|
Longueur de câble
|
200mm-10000mm
|
Connexion mécanique
|
Avec roulement et arbre de verrouillage encerclé
|
Couple de démarrage
|
moins de 9,8×10-3 Nm
|
Moment d'inertie
|
moins de 6,5×10-6 kg.m2
|
Charge de l'arbre
|
Radiale 30N ;Axiale 20N
|
Vitesse de rotation
|
≤6000tr/min
|
Matériau de la coque
|
Aluminium
|
Température ambiante
|
Fonctionnement : -20~+95℃ ;Stockage : -25~+100℃
|
Humidité ambiante
|
Fonctionnement et stockage : 35 ~ 85 % HR (sans condensation)
|
Vibration
|
Amplitude 1,52 mm, 5 ~ 55 Hz, 2 h pour la direction X, Y, Z individuellement
|
Choc
|
980m/s2 11ms, trois fois pour la direction X,Y,Z individuellement
|
protection
|
IP50
|
Poids net
|
Environ 150g
|
4. Détails du MPN55
