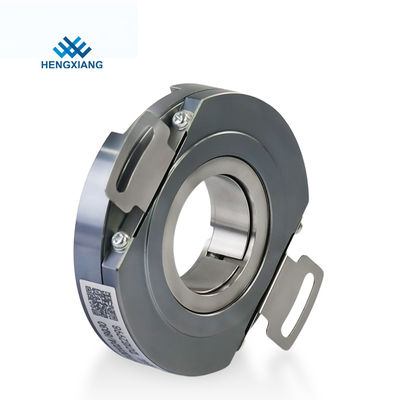

Digital Optical Rotary Pulse Encoder Single Bearing 25mm Hollow Shaft UVW 8 Pole

Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital

  • Surligner

    Encodeur rotatoire optique d'impulsion de Digital

    ,

    Encodeurs rotatoires optiques de rapport simples de 25mm

    ,

    Encodeurs rotatoires optiques d'UVW 8 Polonais

  • Diamètre externe
    72mm
  • Épaisseur
    15mm (ultra-mince)
  • Type creux d'axe
    Par l'axe
  • Diamètre creux d'axe
    Peut être adapté aux besoins du client vers le haut de tp 30mm
  • Impulsion/Polonais
    poteau 1024-10000ppr/8
  • Tension d'alimentation
    DC5V ; DC8-30V
  • Catégorie de protection
    IP50
  • Type de sortie
    Conducteur d'OC/Line
  • Lieu d'origine
    Changhaï, Chine
  • Nom de marque
    HENGXIANG
  • Certification
    CE,ISO9001
  • Numéro de modèle
    PN72
  • Quantité de commande min
    1pcs
  • Prix
    Consult us
  • Détails d'emballage
    chacun 1 morceau a été emballé dans la boîte simple de carton
  • Délai de livraison
    3-5 jours ouvrables pour l'ordre d'échantillon, 7-15 jours ouvrables pour l'ordre de masse
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacité d'approvisionnement
    morceaux 100K par an

Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital

Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital





1. Caractéristique : Structure molle mécanique de connexion, ultra-mince, avec l'indication de position zéro de LED, facile trop à installer, divers axe, protection antipoussière.



2. Application : Moteur servo, robot etc.



3. Paramètres importants :



Diamètre externe : 72mm, épaisseur 15mm,

Axe creux : Jusqu'à 30mm,

Résolution : Jusqu'à 10000ppr,

Tension d'alimentation : DC5V ; DC8-30V,

Catégorie de protection : IP50,

Type de débouché : Connecteur radial ou câble radial.





Description de produit
Articles
Paramètres de base
Marque
HENGXIANG
Type d'encodeur
Type par accroissement
Diamètre externe
72mm
Épaisseur
15mm
Type creux d'axe
Par l'axe
Diamètre creux d'axe
25mm ; 28mm ; 30mm
Résolution
1024/8 ; 2048/8 ; 2500/8 ; 4096/8 ; 5000/8 ; 8192 ; /8 ; 10000/8
Phase de sortie
3=A+B+Z ; 6=A+A-+B+B-+Z+Z- ; 6=Less câblant le type retard U+V+W d'A+B+Z ; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
Tension d'alimentation
DC5V ; DC8-30V
Type de débouché
Connecteur radial ; Câble radial
Mode sortie
N=OC (DC5V&8-30V) ; C=TTL (DC5V)
E=HTL (DC8-30V) ; S=TTL (DC5V) (moins de type de câblage)
Consommation actuelle
120mA maximum
Frenquency supérieur de réponse
100kHZ ; 500kHZ ; 800kHZ
LA terre
non relié à l'encodeur, doit être effectivement relié à la terre
Commencer le couple
Moins que 60×10-3 N.m
Moment d'inertie
Moins que 80×10-6 kg.m2
La température environnementale
Opération : -20~+95℃ ; Stockage : -25~+100℃
Humidité environnementale
Opération et stockage : 35~85%RH (sans condensation)
Protection
IP50
Matériel
Alliage d'aluminium
Certification
CE
paquet
Boîte de carton
Poids net
Au sujet de 200g
Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital 0
Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital 1

Utilisation de produit
Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital 2
  •

    •

Applications rotatoires d'encodeur :
--machine d'inspection des omponents électroniques--Radar de canalisation
--Instrument de mesure manuel d'image
--Banc d'essai complet d'essai hydraulique de transmission
--Conducteur automatique de barre
--Engrais intelligent
--Levage et moteurs asynchrones triphasés métallurgiques
--Climatiseur solaire
--Système de test de rotor d'armature
Introduction de société
ShanghaiHengxiangOptical Electronics Co.,Ltd, situé sur Changhaï, une ville internationale de la Chine, installation en 2001, est une société de pointe de fabrication professionnelle, un providesresearch et une fabrication, une conception optique, mécanique et électronique entityintegrating. Maintenant nous avons fini la canalisation primaire de la fabrication d'encodeur.
Après développement depuis de nombreuses années, les encodeurs rotatoires ont maintenant 10 séries et plus de 100 sortes, populairement vente autour du monde. Nos encodeurs rotatoires sont très utilisés équipement pour l'équipement de champ d'automation, comme, de bureau, de l'eau garde, machines de matériel électrique, de textile, machines de Carpentrymachinery, d'injection, Vulcanizateequipment, dispositif médical, machine de commande numérique par ordinateur, machine métallurgique, machines impression, machine d'essai, ascenseur, machine à emballer de moteur et servo, etc., et ont gagné la confiance et la réputation élevée des clients.
Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital 3
Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital 4
Poteau creux de rapport simple de l'axe UVW 8 de l'encodeur rotatoire optique 25mm d'impulsion de Digital 5



L'encodeur de marque de « HengXiang », a ISO9001 : Le certificat 2000 de système de gestion de la qualité et la certification de la CE, d'ailleurs, nous avons propres brevets d'invention cinq et brevets de modèle d'utilité cinq, avons également passé le nouveau et de pointe d'AchievementsTransformation projet de Changhaï. Notre cible : L'exigence du client de réunion, créant la valeur sociale, les clients servants attentivement et la réalisation avantageuse pour les deux parties. Accueillez sincèrement tous les clients pour visiter notre société, pour passer en revue et produits de marque de « HengXiang » de coutume.
