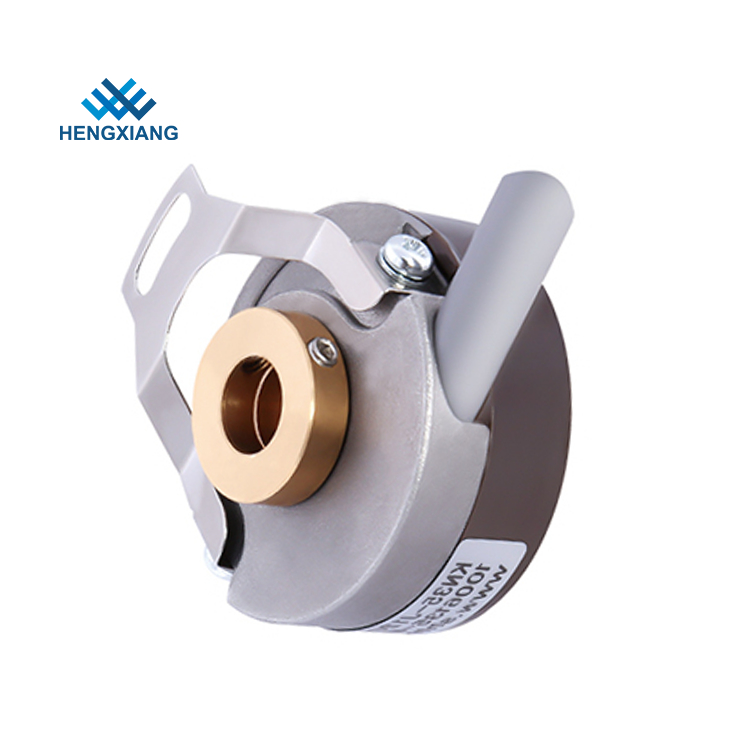

1. Caractéristique :Traversant/Aveugle/Coniqueencodeur incrémental à arbre.
2. Application :Servomoteur , pôleet autres automatismes industriels. 3. Paramètres importants :
Signal UVWencodeur, Ultra-mince, pôleencodeur.Paramètres de base :
| Paramètres de base | Type d'encodeur | |
| Encodeur incrémental | Marque | |
| HENGXIANG | Diamètre extérieur | |
| 35mm | Épaisseur | |
| 18mm | Dimension d'installation | |
| R13.5mm, R14.5mm, R20mm | Type d'arbre creux | |
| trou borgne ; trou traversant, trou conique | Diamètre de l'arbre creux | |
| 6mm,7mm ;8mm ;10mm | Résolution | |
| 1024 ;2048 ;2500 ;3600 ;5000 ;7200 ;10000 ;14400 | 1000/4 ;1000/6 ;1000/8 ;1024/4 ;1024/6 ;1024/8 ;2000/4 ;2000/6 ;2000/8 ;2048/4 ;2048/6 ;2048/8 ;2500/4 ;2500/6 ; | |
| 2500/8 ;4096/4 ;4096/6 ;4096/8 ;5000/4 ;5000/6 ;5000/8 Phase de sortie |
||
| Phase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- | Tension d'alimentation | |
| DC5V ; DC8--30V | Type de sortie | |
| Câble sortant du côté | Mode de sortie | |
| NPN/PNP (Sortie collecteur ouvert) | Sortie de tension | |
| Sortie push-pull | ||
| entraînement de ligne (26LS31) TTL | ||
| entraînement de ligne (DC8-30V) HTL | ||
| TTL (DC5V) phase ABZ sont en arrière de la phase UVW | ||
| Degré de protection | ||
| IP40 | Longueur du câble | |
| 500mm | Courant de consommation | |
| 100mA MAX | Fréquence de réponse maximale | |
| 300KHZ | Ondulation admissible | |
| ≤3%rms | Tension de charge | |
| ≤DC30V | Résistance d'isolement | |
| AC500V 60s | Résistance d'isolement | |
| 10MΩ | GND | |
| non connecté à l'encodeur | Rapport Mark to Space | |
| 45% à 55% | Couple de démarrage | |
| inférieur à 5,9x 10-3 N.m | Moment d'inertie | |
| inférieur à 1,5x 10-6kg.m2 | Charge sur l'arbre | |
| Radial 30N ; Axial 20N | Vitesse de rotation | |
| 5000RPM | Durée de vie des roulements | |
| 1,5x109 tours à charge nominale (100000 heures à 2500 tr/min) | Température ambiante | |
| Fonctionnement : -20 ～+100 °C ; stockage : -25 ～+100 °C | Humidité ambiante | |
| Fonctionnement et stockage : 35-85 % HR (sans condensation) | Vibration (endurance) | |
| Amplitude 0,75 mm, 5-55 Hz, 2 heures pour les trois axes individuellement | Choc (endurance) | |
| 490 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement | Matériau de la coque | |
| Aluminium moulé sous pression | Certification | |
| CE | paquet | |
| Boîte en carton | Poids net | |
| Environ 80g (avec emballage) | Description des produits | |
Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine à 100 % avec notre propre marque.
Q : Quelle est votre marque ?
R : HENGXIANG
Q : Comment sélectionner le bon modèle d'encodeur ?
R : Un bon modèle d'encodeur est basé sur différentes applications et paramètres, vous pouvez nous contacter pour obtenir une assistance technique si vous avez des questions.
Q : Offrez-vous une assistance technique ?
R : Oui, nous avons un technicien professionnel qui peut résoudre tous vos doutes.
Q : Quelle est votre politique de garantie des produits d'encodeur ?
R : 1 an de garantie de qualité et assistance technique à vie.
Q : Où puis-je télécharger le catalogue ou la fiche technique de l'encodeur ?
R : Vous pouvez visiter notre site Web officiel ou nous envoyer un e-mail directement pour obtenir les derniers fichiers.
Q : Où est située votre usine ?
R : Notre usine est située dans la ville de Shanghai.
Q : Testez-vous votre produit d'encodeur avant l'expédition ?
R : Oui, nous testons et examinons à 100 % chaque pièce avant l'expédition pour nous assurer qu'elle fonctionne bien sur votre appareil.
Points nécessitant une attention particulière :
1. Veuillez lire attentivement les spécifications de l'encodeur avant l'installation
2. L'encodeur appartient à un instrument de précision, nous devons donc éviter les chocs ou les vibrations pour protéger les pièces intérieures.
3. La tension d'alimentation doit être maintenue dans la plage spécifiée, sinon l'encodeur pourrait être détruit.
4. Remarquez les exigences de coaxialité lors de l'installation de l'arbre d'alimentation, veuillez utiliser un accouplement flexible et ne pas appuyer de force sur l'encodeur.
5. Le câble de blindage de l'encodeur doit être connecté pour éviter les interférences électromagnétiques du courant alternatif, les câbles de l'encodeur doivent être disposés individuellement.
6. Le raccordement du schéma de câblage doit suivre strictement la couleur spécifiée dans le catalogue, sinon le circuit interne de l'encodeur pourrait être détruit
7. L'encodeur doit être séparé des champs magnétiques puissants, de la poussière, de l'huile, de l'eau, des températures plus élevées (inférieures) et des matériaux corrosifs ou inflammables pendant le fonctionnement.
8. Le signal du câble de l'encodeur ne peut pas être tiré ou plié de force.
