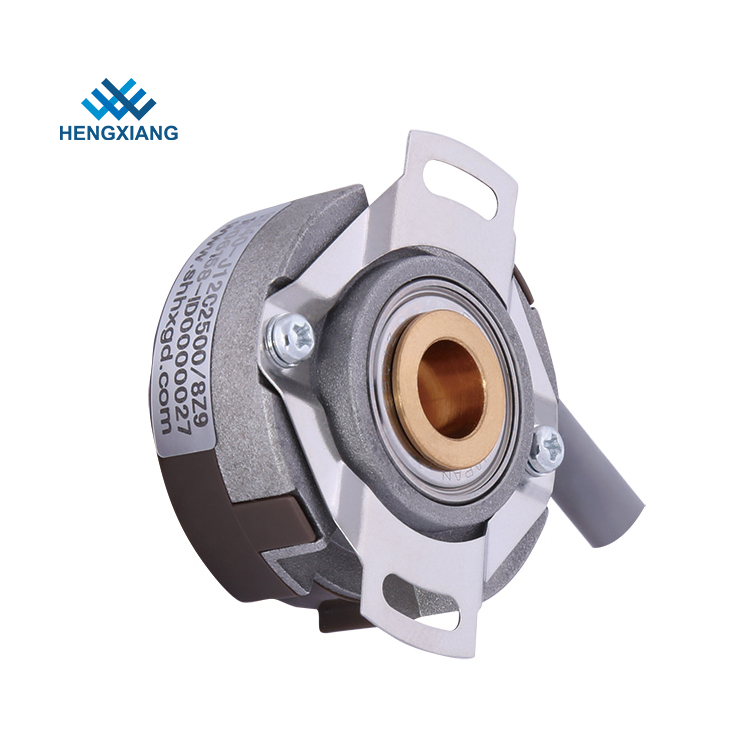

Arbre conique KN40 8mm DC5V Signal UVW 1000ppr TTL 15 fils de cordon moteur cc encodeur QR145-05/05-10
Caractéristique :
Petite taille, type fin, sorties de circuits multiples
Application :
Servomoteur, industrie textile, machines d'emballage, robot, contrôle d'automatisation industrielle tel que les petits instruments.
Paramètres importants :
Épaisseur 24mm,
Résolution jusqu'à 20000ppr
Paramètres de base :
| Articles |
Paramètres de base |
| Marque |
HENGXIANG |
| Type d'encodeur |
Encodeur incrémental |
| Diamètre extérieur |
40mm |
| Épaisseur |
20mm |
| Dimension d'installation |
R17mm, R20mm ; R23mm |
| Type d'arbre creux |
trou borgne ; trou traversant, trou conique, arbre conique plein |
| Diamètre de l'arbre plein |
10mm (forme conique) |
| Diamètre de l'arbre creux |
6mm ; 8mm ; 9mm ; 9,52mm ; 10mm |
| Résolution |
1000 ; 1024 ; 2048 ; 2500 ; 4096 ; 5000 ; 8192 ; 10000 ; 16384 ; 20000 |
| 1000/4 ; 1000/6 ; 1000/8 ; 1024/4 ; 1024/6 ; 1024/8 ; 2048/4 ; 2048/6 ; 2048/8 ; 2500/4 ; 2500/6 ; 2500/8 ; 4096/4 ; 4096/6 ; 4096/8 ; 5000/4 ; 5000/6 ; 5000/8 |
| Phase de sortie |
Phase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
| Tension d'alimentation |
DC5V ; DC8--30V |
| Type de sortie |
Câble sortant du côté |
| Mode de sortie |
NPN/PNP (sortie collecteur ouvert) |
| Sortie de tension |
| Sortie push-pull |
| entraînement de ligne (26LS31) TTL |
| entraînement de ligne (DC8-30V) HTL |
| TTL (DC5V) phase ABZ sont à l'arrière de la phase UVW |
| Degré de protection |
IP40 |
| Longueur du câble |
500mm |
| Courant de consommation |
100mA MAX |
| Fréquence de réponse maximale |
100KHZ |
| Onde admissible |
≤3%rms |
| Tension de charge |
≤DC30V |
| Résistance d'isolement |
AC500V 60s |
| Résistance d'isolement |
10MΩ |
| GND |
non connecté à l'encodeur |
| Rapport Mark to Space |
45% à 55% |
| Couple de démarrage |
moins de 5,9x 10-3 N.m |
| Moment d'inertie |
moins de 1,5x 10-6kg.m2 |
| Charge de l'arbre |
Radial 30N ; Axial 20N |
| Vitesse de rotation |
5000RPM |
| Durée de vie des roulements |
1,5x109 tours à charge nominale (100000 heures à 2500 tr/min) |
| Température ambiante |
Fonctionnement : -20 ～ +100 °C ; stockage : -25 ～ +100 °C |
| Humidité ambiante |
Fonctionnement et stockage : 35-85 % HR (sans condensation) |
| Vibration (endurance) |
Amplitude 0,75 mm, 5-55 Hz, 2 heures pour les trois axes individuellement |
| Choc (endurance) |
490 m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement |
| Matériau de la coque |
Aluminium moulé sous pression |
| Certification |
CE |
| paquet |
Boîte en carton |
| Poids net |
Environ 90 g (avec emballage) |
Guide de sélection du modèle
Dimensions de fabrication
ShanghaiHengxiangOptical Electronics Co.,Ltd, située à Shanghai, une ville internationale de Chine, créée en 2001, est une société de haute technologie de fabrication professionnelle, fournit la recherche et la fabrication, une entité intégrant la conception optique, mécanique et électronique. Maintenant, nous avons terminé la mise en place de la fabrication d'encodeurs. Après le développement pendant de nombreuses années, les codeurs rotatifs ont maintenant 10 séries et plus de 100 sortes, tous deux vendus populairement dans le monde entier. Nos codeurs rotatifs sont largement utilisés dans le domaine de l'automatisation, tels que les équipements de bureau, les équipements de conservation de l'eau, les équipements électriques, les machines textiles, les machines de menuiserie, les machines d'injection, les équipements de vulcanisation, les dispositifs médicaux, les machines CNC, les machines métallurgiques, les machines d'impression, les machines d'essai, les ascenseurs, les servomoteurs, les machines d'emballage, etc., et ont gagné la confiance et une grande réputation auprès des clients. L'encodeur de marque "HengXiang", possède le certificat du système de gestion de la qualité ISO9001:2000 et la certification CE, de plus, nous avons nos propres brevets d'invention cinq et des brevets de modèle d'utilité cinq, et avons également réussi le projet de transformation des réalisations de haute technologie de Shanghai. Notre objectif : Répondre aux exigences du client, créer une valeur sociale, servir les clients avec attention et parvenir à une situation gagnant-gagnant. Souhaitez la bienvenue sincèrement à tous les clients pour visiter notre entreprise, pour examiner et personnaliser les produits de la marque "HengXiang".
Q : Quel est votre MOQ ?
A : 1 pièce
Q : Comment commander votre encodeur ?
A : Contactez-nous ou envoyez-nous un e-mail, nous vous répondrons dès que possible.
Q : Êtes-vous une usine ou une société commerciale ?
A : Nous sommes une usine à 100 % avec notre marque.
Q : Quelle est votre marque ?
A : HENGXIANG
Q : Votre produit peut-il être expédié dans notre pays ?
A : Oui, veuillez indiquer votre destination et votre code postal, nous vérifierons immédiatement les frais de transport pour vous.
Q : Comment obtenir le dernier prix ?
A : Contactez-nous et indiquez-moi la sélection du modèle d'encodeur.
Q : Comment sélectionner un modèle d'encodeur approprié ?
A : Un modèle d'encodeur approprié est basé sur différentes applications et paramètres, vous pouvez nous contacter pour une assistance technique si vous avez des questions.
Q : Offrez-vous une assistance technique ?
A : Oui, nous avons un technicien professionnel qui peut résoudre tous vos doutes.
Q : Votre usine peut-elle offrir un échantillon ?
A : Oui, un échantillon peut être fourni.
Q : Comment payer un échantillon ?
A : Actuellement, notre usine accepte T/T, carte de crédit, Paypal, Western Union ou espèces.
Q : Avez-vous des vidéos de vos produits ?
A : Oui, vous pouvez visiter notre page YOUTUBE pour les vidéos d'encodeurs.
Q : Quelle est votre politique de garantie des produits d'encodeur ?
A : 1 an de garantie de qualité et assistance technique à vie.
Q : Où puis-je télécharger le catalogue ou la fiche technique de l'encodeur ?
A : Vous pouvez visiter notre site Web officiel ou nous envoyer un e-mail directement aux derniers fichiers.
Q : Quels paramètres sont demandés avant de commander un encodeur ?
A : Vous devez obtenir certains paramètres de base avant de commencer à commander. Tels que les dimensions d'installation, les résolutions, le signal du circuit, la tension d'alimentation, etc.
Si vous avez des doutes sur la sélection du modèle, n'hésitez pas à nous contacter pour obtenir de l'aide.
