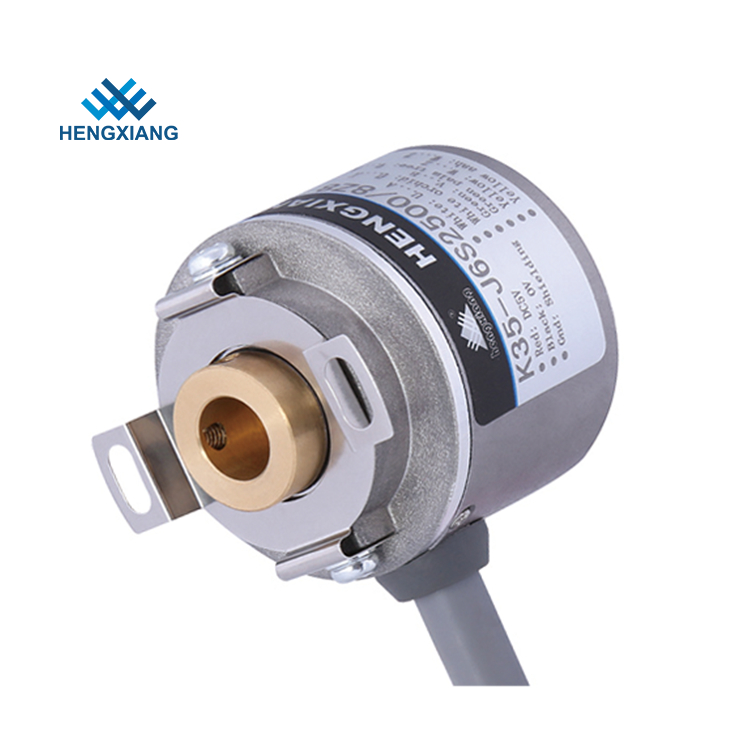

Encodeur à prix bas 35mEncodeur de moteur pas à pas servo cc m avec arbre à trou
| Articles | Paramètres de base | |
| Marque | HENGXIANG | |
| Type d'encodeur | Encodeur incrémental | |
| Diamètre extérieur | 35mm | |
| Épaisseur | 35mm | |
| Dimension d'installation | 40mm (plaque à ressort 35T40); 29mm (35T29) | |
| Type d'arbre creux | trou borgne | |
| Diamètre de l'arbre creux | 6mm, 8mm; 10mm (Profondeur 15mm) | |
| Résolution | 50;60;100;200;250;300;360;400;450;500;512;600; 1000;1024;1200;2000;2048;2500;4096;5000 | |
| 1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8 | ||
| Phase de sortie | Phase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- | |
| Tension d'alimentation | DC5V & DC8--30V | |
| Type de sortie | Câble sortant du côté | |
| Mode de sortie | NPN/PNP (Sortie collecteur ouvert) | |
| Sortie de tension | ||
| Sortie push-pull | ||
| entraînement de ligne (26LS31) TTL | ||
| entraînement de ligne (DC8-30V) HTL | ||
| TTL (DC5V) les phases ABZ sont en arrière de la phase UVW | ||
| Degré de protection | IP50 | |
| Longueur du câble | 500mm | |
| Courant de consommation | 120mA MAX | |
| Fréquence de réponse maximale | 300KHZ | |
| Ondulation admissible |  ≤3%rms |
|
| Tension de charge | ≤DC30V | |
| Résistance d'isolement | AC500V 60s | |
| Résistance d'isolement | 10MΩ | |
| GND | non connecté à l'encodeur | |
| Rapport Mark to Space | 45% à 55% | |
| Couple de démarrage | inférieur à 5,9x 10-3 N.m | |
| Moment d'inertie | inférieur à 1x 10-6kg.m2 | |
| Charge de l'arbre | Radiale 30N; Axiale 20N | |
| RPM maximum | 5000RPM | |
| Durée de vie des roulements | 1,5x109 tours à charge nominale (100000 heures à 2500RPM) | |
| Température ambiante | Fonctionnement : -20 ～+85° ; stockage : -25 ～+90° | |
| Humidité ambiante | Fonctionnement et stockage : 35-85% HR (sans condensation) | |
| Vibration (endurance) | Amplitude 0,75 mm, 5-55 Hz, 2 heures pour les trois axes individuellement | |
| Choc (endurance) | 490m/s2, 11 ms trois fois pour les directions X, Y, Z individuellement | |
| Matériau de la coque | Aluminium moulé sous pression | |
| Certification | CE | |
| paquet | Boîte en carton | |
| Poids net | Environ 100g (avec emballage) | |
Date de production
1. pour 1 à 10 échantillons : 3 à 5 jours ouvrables
2. pour la production de masse de 20 à 50 : 7 à 10 jours ouvrables
3. pour plus de 100 pièces, la production sera discutée avec les clients et expédiée à temps
Paiementtermes:
1. T/T, Western Union, carte de crédit, Paypal, etc.
2. 3 à 5 jours ouvrables après réception du paiement
3. Les encodeurs seront expédiés une fois prêts
Expédition
Les marchandises peuvent être expédiées via TNT, FedEx, UPS, DHL, EMS, etc.
Vous pouvez sélectionner l'express en fonction de vos besoins si vous êtes un collecteur de fret
Si vous n'avez pas de compte de messagerie, nous vérifierons et trouverons l'express le moins cher et le plus sûr pour vous.
Notre usine a 30% de réduction avec la plupart des sociétés de messagerie, donc le prix pourrait être aussi bas que possible.
